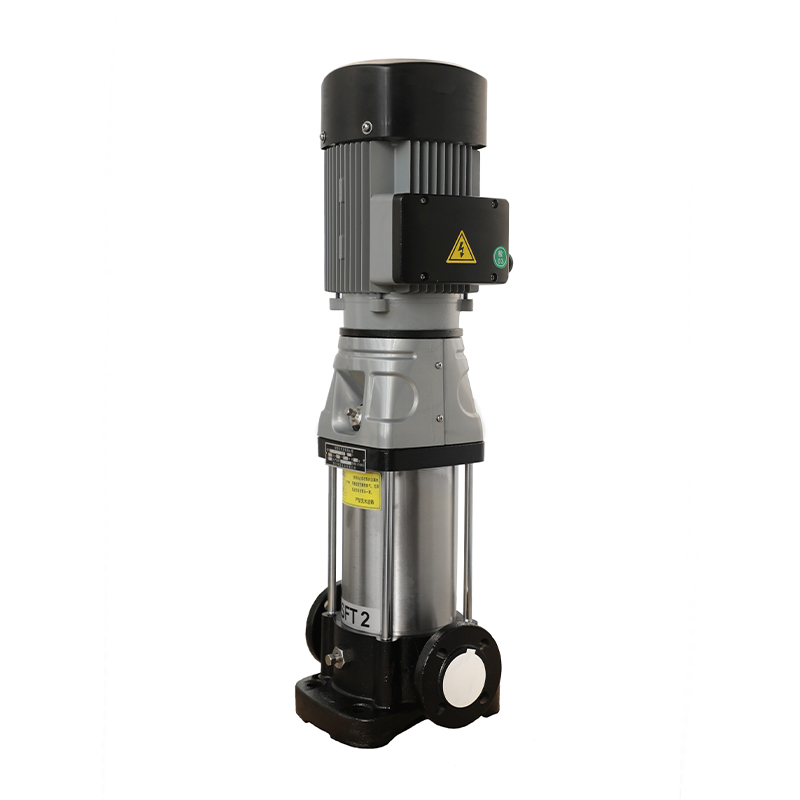

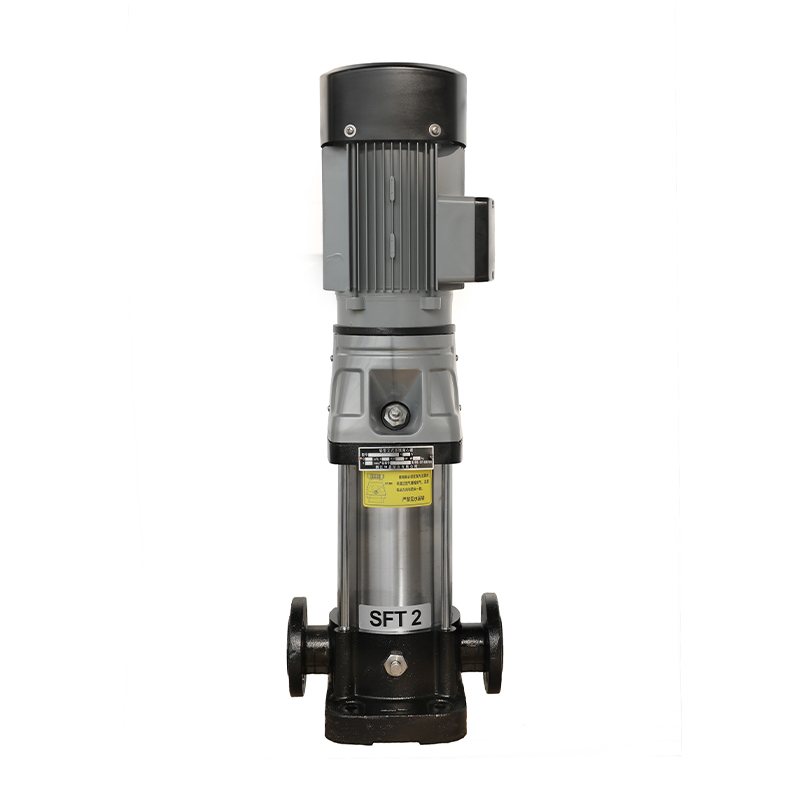

SF(T) представляет собой легкий модульный полностью выполненный из нержавеющей стали вертикальный многоступенчатый центробежный насос (SF — стандартное исполнение, SFT — исполнение для высоких температур или особых условий эксплуатации), являющийся аналогом серий CDL или CDLF.
SF(T) представляет собой легкий модульный полностью выполненный из нержавеющей стали вертикальный многоступенчатый центробежный насос (SF — стандартное исполнение, SFT — исполнение для высоких температур или особых условий эксплуатации), являющийся аналогом серий CDL или CDLF. Основное назначение — работа с чистыми или слабоагрессивными средами в условиях высокого давления и малой подачи при ограниченном пространстве. Входной и выходной патрубки имеют одинаковый диаметр и расположены на одной центральной линии, насос монтируется непосредственно в трубопровод, отличается быстрым техническим обслуживанием и высокой эффективностью.
1.Основное позиционирование
Несамовсасывающий вертикальный многоступенчатый центробежный повысительный насос последовательного типа. Проточные части полностью выполнены из нержавеющей стали марок 304 или 316L (штампованные или прецизионно литые), отсутствие вторичного загрязнения, коррозионная стойкость.
Исполнение T (SFT): Усиленная стойкость к высокой температуре, высокому давлению и более агрессивной коррозии, подходит для горячей воды, слабых кислот и щелочей, чистой воды, сред пищевой и фармацевтической промышленности.
2.Модульная конструкция (ключевое преимущество)
Статорная часть: Входная секция, многоступенчатая средняя секция (рабочее колесо плюс направляющий аппарат, стандартные с возможностью добавления или уменьшения), выходная секция, наружный корпус, стяжные шпильки. Увеличение или уменьшение числа ступеней напрямую изменяет напор (от двух до двадцати ступеней).
Роторная часть: Главный вал, рабочие колеса из нержавеющей стали, защитные втулки, картриджное механическое уплотнение, упорный подшипник (компенсация осевого усилия). Ротор может извлекаться целиком без демонтажа трубопроводов и корпуса насоса.
Соединение: Прямое соединение с вертикальным электродвигателем, входной и выходной патрубки одинакового диаметра и расположены на одной центральной линии. Насос монтируется непосредственно в трубопровод подобно арматуре и занимает крайне мало места.
3.Принцип работы
Электродвигатель приводит во вращение главный вал, многоступенчатые рабочие колеса вращаются синхронно, жидкость всасывается снизу, проходит центробежное повышение давления каждой ступенью рабочего колеса и стабилизацию давления направляющим аппаратом, давление ступенчато суммируется, и жидкость под высоким давлением выходит сверху. Напор одной ступени составляет приблизительно 30–50 м, общий напор равен произведению напора одной ступени на количество ступеней.
Подача: 0,8–120 м³/ч
Напор: 15–300 м (от 2 до 20 ступеней, увеличение или уменьшение по потребности)
Мощность: 0,37–75 кВт
Частота вращения: 2900 об/мин (двухполюсный электродвигатель)
Температура среды: исполнение SF от –15 до 105 °C; исполнение SFT от –15 до 160 °C
Рабочее давление: до 1,6–2,5 МПа
Материалы: проточная часть из нержавеющей стали марок 304 или 316L; уплотнение — механическое уплотнение из твердого сплава и фторкаучука (отсутствие утечек,длительный срок службы)
Полностью из нержавеющей стали, чистота и коррозионная стойкость
Проточная часть не содержит чугуна и покрытий, нержавеющая сталь марок 304 или 316L устойчива к слабым кислотам, слабым щелочам и хлорид-ионам, подходит для чистой воды, пищевой, фармацевтической, электронной промышленности и обратного осмоса, отсутствие вторичного загрязнения, легкость очистки.
Модульность, гибкая регулировка напора
Средние секции и рабочие колеса стандартизированы, добавление или уменьшение количества ступеней на месте эксплуатации позволяет точно подобрать требуемый напор без замены всего насоса, затраты на модернизацию минимальны.
Прямой монтаж в трубопровод, минимальная занимаемая площадь
Входной и выходной патрубки одинакового диаметра и расположены на одной центральной линии, вертикальное прямое подключение к трубопроводу, не требует сложного фундамента, возможна установка на открытом воздухе, исключительно высокая эффективность использования пространства.
Чрезвычайно быстрое техническое обслуживание, минимальное время простоя
Картриджное уплотнение и извлекаемый ротор, для замены уплотнения или рабочего колеса требуется лишь демонтаж кронштейна электродвигателя, без демонтажа трубопроводов и остановки системы, время ремонта сокращается более чем на семьдесят процентов.
Высокая энергоэффективность, низкий уровень шума, стабильная работа
Оптимизированная гидравлическая модель, многоступенчатое повышение давления, гладкая проточная часть, КПД на пять-десять процентов выше по сравнению с обычными многоступенчатыми насосами; низкая вибрация, низкий уровень шума (не более шестидесяти пяти децибел), подходит для непрерывной круглосуточной работы.
Преимущества усиленного исполнения SFT
Стойкость к высокой температуре, стойкость к высокому давлению, модернизированные уплотнения и подшипники, подходит для горячей воды, парового конденсата, высокотемпературных химических жидкостей, повышенная адаптивность к условиям эксплуатации.
Несамовсасывающий, перед пуском обязательна заливка жидкости, необходима защита от сухого хода.
Преимущественно для малой подачи и высокого напора, в сценариях с большой подачей уступает горизонтальным многоступенчатым насосам.
Чувствителен к средам с содержанием твердых частиц, подходит только для чистых жидкостей или жидкостей с микрочастицами.
Городское строительство: водоснабжение высотных жилых и офисных зданий, повышение давления в противопожарных системах, вторичное водоснабжение, циркуляционная вода систем кондиционирования.
Водоподготовка: обратный осмос, ультрафильтрация, подготовка чистой воды, транспортировка под высоким давлением на станциях водоочистки.
Промышленность: пищевая промышленность и производство напитков, фармацевтика, электронная промышленность и сверхчистая вода, слабоагрессивные жидкости в химической промышленности, питательная вода котлов, системы мойки.
Прочее: циркуляция охлаждающей воды, повышение давления в трубопроводах, транспортировка горячей воды, предварительная подготовка воды для опреснения.
