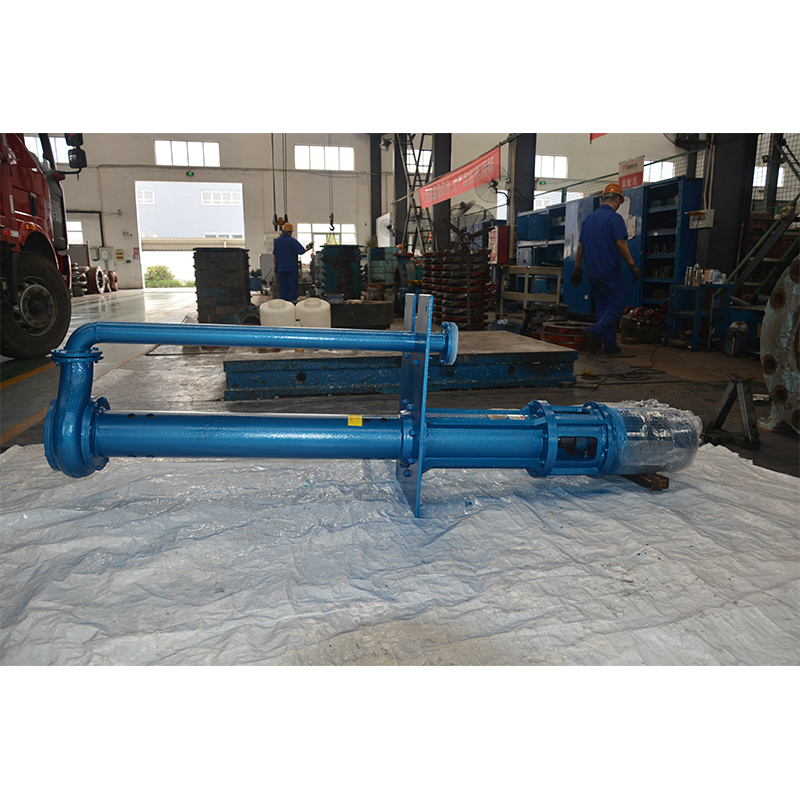

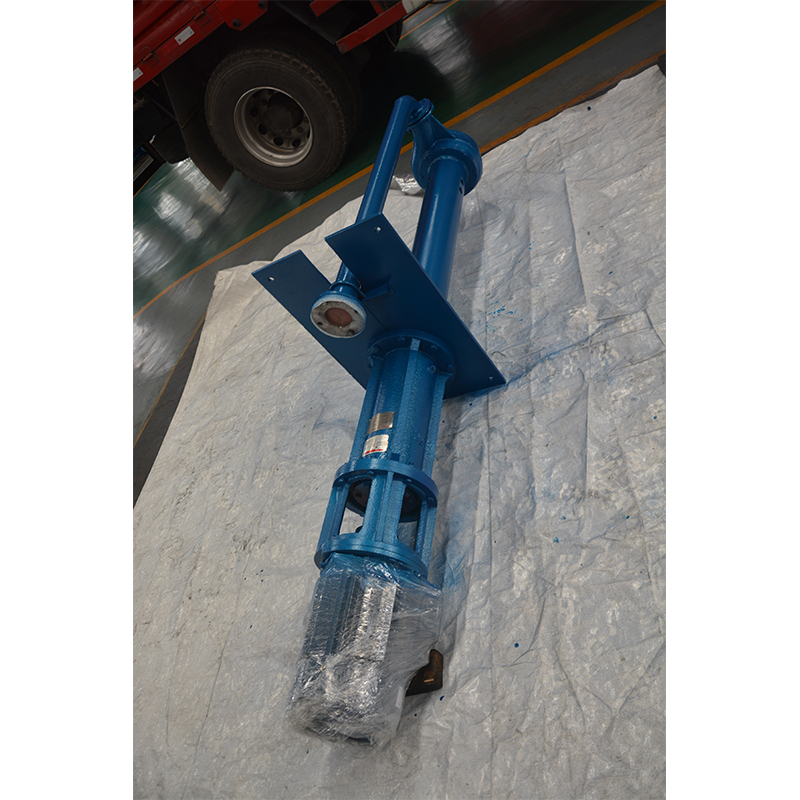

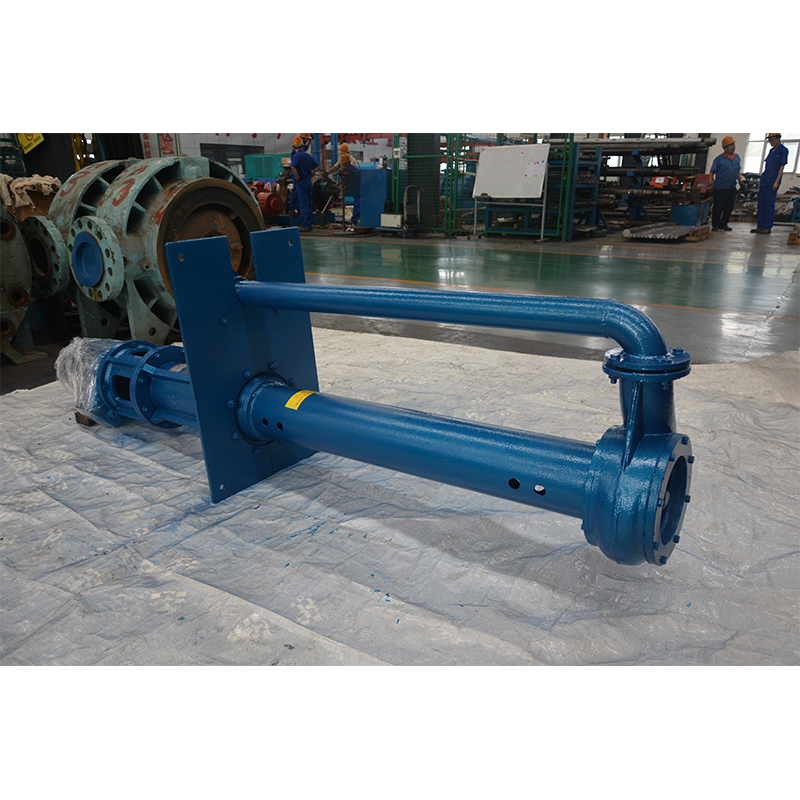

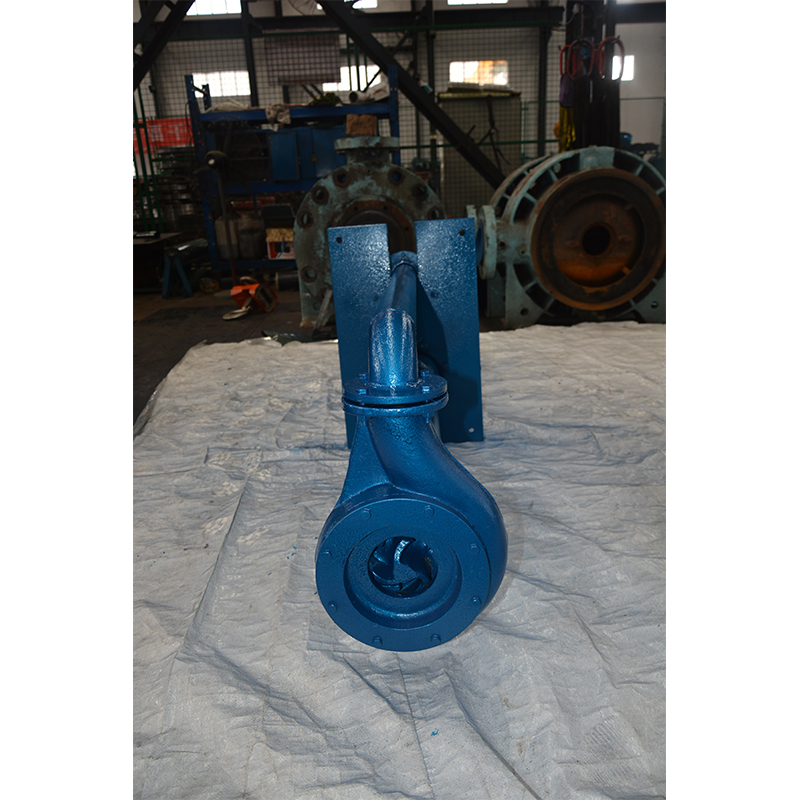

Погружные шламовые насосы серии LYL относятся к вертикальным погружным насосам с длинным валом. Их основные преимущества — износостойкость, отсутствие уплотнений и большая глубина погружения. Они специально разработаны для перекачки шлама средней и высокой концентрации с крупными частицами в бассейнах, резервуарах и шахтах, подходят для работы в тяжелых условиях в горнодобывающей, энергетической, металлургической и экологической отраслях и являются альтернативой серии ZJL/LZ для длительной эксплуатации.
1.Основная конструкция
Тип: вертикальный, одноступенчатый, одностороннего всасывания, подвесной погружной насос с погруженным корпусом и подвешенным двигателем, обеспечивающий полное разделение привода и рабочей среды.
Глубина погружения: стандартная 0,8–4 м, по заказу может быть увеличена до 6–10 м, подходит для глубоких бассейнов, шахт и отстойников с густой суспензией.
Материалы, контактирующие с рабочей средой: в стандартной комплектации — высокохромистый износостойкий сплав (Cr26/Cr27, HRC 58–62), устойчивый к сильной абразивной коррозии; по выбору — резиновая футеровка / нержавеющая сталь, подходящие для слабокоррозионных или сильнокоррозионных сред.
Система вала: длинный вал + многоточечная опора подшипников (верхний подшипник + промежуточный направляющий подшипник), высокая жесткость, низкий уровень вибрации, подходит для длительной работы под водой.
Уплотнение: в подводной части нет механического уплотнения, утечки предотвращаются за счет втулки вала / вспомогательного рабочего колеса + верхнего сальника / механического уплотнения, что полностью решает проблему износа уплотнений и утечки шлама.
2.Типовые параметры
Таблица
Параметр Диапазон
Расход 10–800 м³/ч
Напор 5–100 м
Массовая концентрация твердых частиц ≤60% (горный шлам) / ≤45% (шлам)
Диаметр частиц ≤50 мм (обычно)
Температура среды -20℃～+120℃ (обычно)
Рабочее давление до 1,6～2,5 МПа
3.Конструкция рабочего колеса
Преимущественно полуоткрытые / открытые рабочие колеса с нижними перемешивающими лопастями, способные перемешивать осадок на дне резервуара, предотвращать засоры и повышать способность всасывания шлама.
Для диаметров DN80 и более часто используется конструкция с двойной спиральной камерой, которая уравновешивает радиальные силы, уменьшая вибрацию и прогиб вала.
1.Отсутствие нижнего уплотнения, полное отсутствие утечек шлама, низкие затраты на техническое обслуживание (основное преимущество)
В подводной части насоса отсутствуют вальные уплотнения и подвижные уплотнительные элементы, что позволяет с самого начала исключить износ уплотнений, утечки шлама и необходимость их частой замены; верхнее уплотнение выполняет лишь вспомогательную функцию, благодаря чему затраты на техническое обслуживание снижаются более чем на 50 % по сравнению с традиционными подводными насосами.
2.Чрезвычайно большая глубина погружения, подходит для работы в глубоких резервуарах
Глубина погружения может достигать 6–10 м, не требуется модификация конструкции глубоких резервуаров, насос напрямую подходит для хвостохранилищ, глубоких скважин, глубоких карьеров для сбора шлама и т. п., его универсальность значительно превосходит обычные погружные насосы.
3.Высокохромистая износостойкость, длительный срок службы, устойчивость к сильной эрозии
Рабочие детали изготовлены из высокохромистого сплава Cr27, устойчивого к сильной эрозии со стороны песка, щебня, хвостов, золы, угольного шлама и т. д. Срок непрерывной работы составляет более 3000 часов, что в 3–5 раз превышает показатели обычных чугунных насосов.
4.Подвесной двигатель: безопасность, защита от перегорания и приспособленность к суровым условиям
Двигатель всегда находится над уровнем жидкости, поэтому не боится переполнения, перелива или погружения в воду, что исключает риск его перегорания; подходит для длительной работы в суровых условиях, таких как открытые хвостохранилища, сточные ямы и химические цеха.
5.Не требует заправки водой, начинает перекачку сразу после запуска, отсутствие риска кавитации
Корпус насоса погружен в шлам, что обеспечивает самозаполнение и исключает необходимость в заливке воды, предотвращая повреждение рабочего колеса из-за опустошения или кавитации; подходит для низкорасположенных шламовых ям и мест, где нет возможности самозаполнения.
6.Многоточечная опора, плавная работа и низкий уровень вибрации
Длинный вал оснащен многоступенчатой опорой подшипников, соответствующей стандарту API610, что обеспечивает малый прогиб вала и стабильную работу, подходящую для круглосуточной работы с высокой нагрузкой.
7.Возможность перекачки осадка, низкая вероятность засорения, более чистая всасываемая жидкость
Всасывающий патрубок расположен близко к дну резервуара, в сочетании с перемешивающими лопастями рабочего колеса обеспечивает эффективную перекачку твердого осадка; широкий проходной канал и высокая пропускная способность крупных частиц снижают вероятность заклинивания и засорения насоса.
8.Небольшая занимаемая площадь при установке, техническое обслуживание без демонтажа трубопроводов
Вертикальная конструкция компактна, не требует строительства специального насосного помещения, устанавливается непосредственно у края бассейна / резервуара / ямы; насос в сборе можно поднимать над поверхностью жидкости для ремонта, замена рабочего колеса / защитной втулки не требует демонтажа трубопроводов, время простоя сокращается на 80%.
Горнодобывающая промышленность: транспортировка высококонцентрированных шламов из хвостохранилищ, уплотнительных бассейнов, отвалов обогатительных фабрик и бассейнов с концентратом.
Энергетика: транспортировка золы и шлаков из бассейнов электростанций, сернокислых шламов из бассейнов десульфурации, а также летучей золы.
Охрана окружающей среды: перекачка шлама из очистных сооружений, дноуглубление рек/водоемов, откачка промышленных отходов.
Металлургия: перекачка доменного шлака, стального шлака, слабокоррозионных суспензий (возможна облицовка нержавеющей сталью/фторполимером).
Химическая промышленность: перекачка слабокислотных и слабощелочных коррозионных суспензий, сточных вод с твердыми частицами (требуется выбор коррозионно-стойких материалов).
