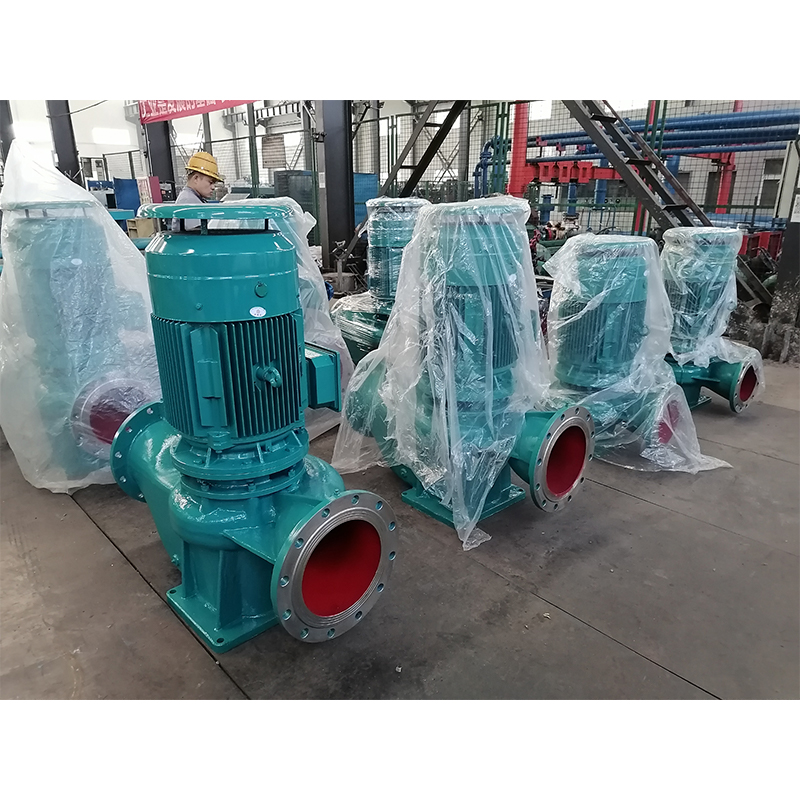

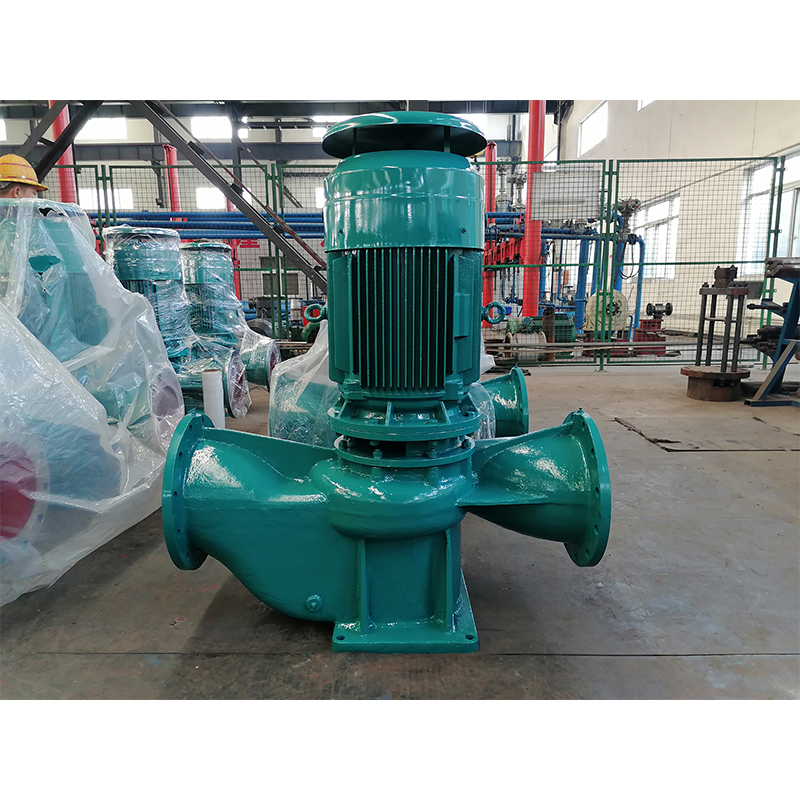

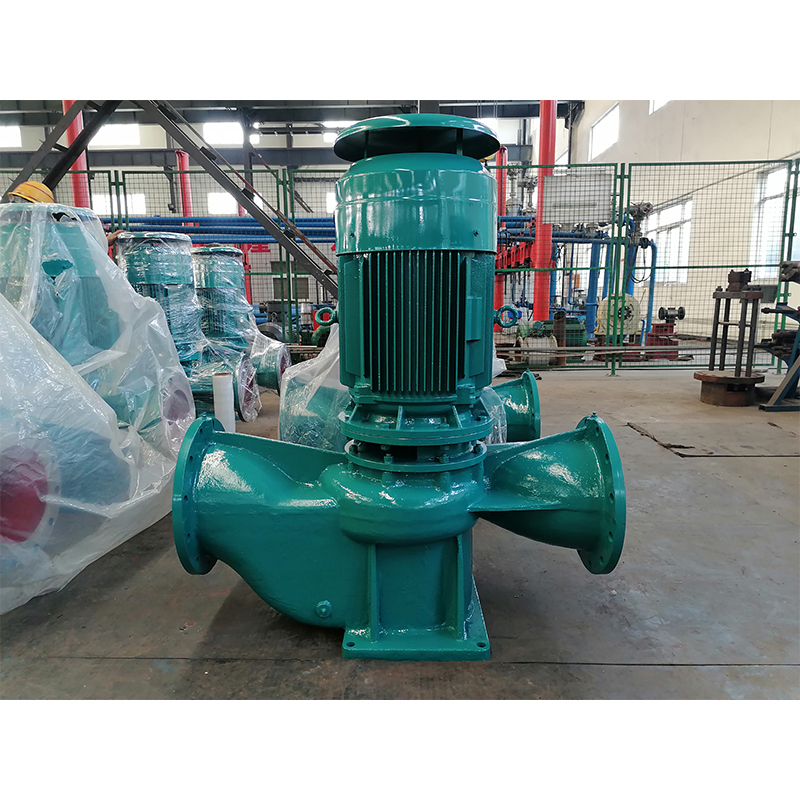

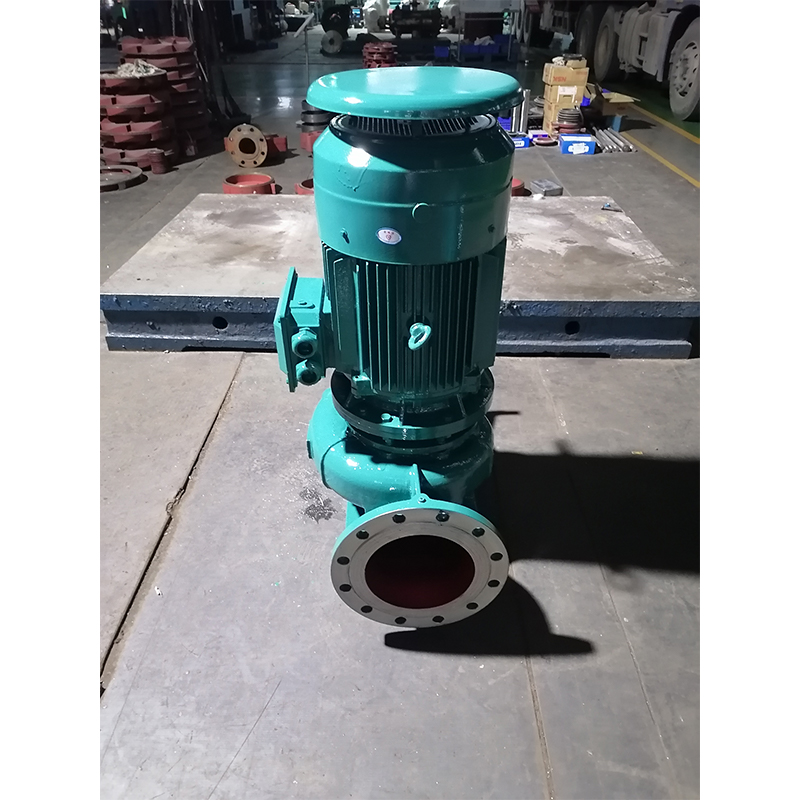

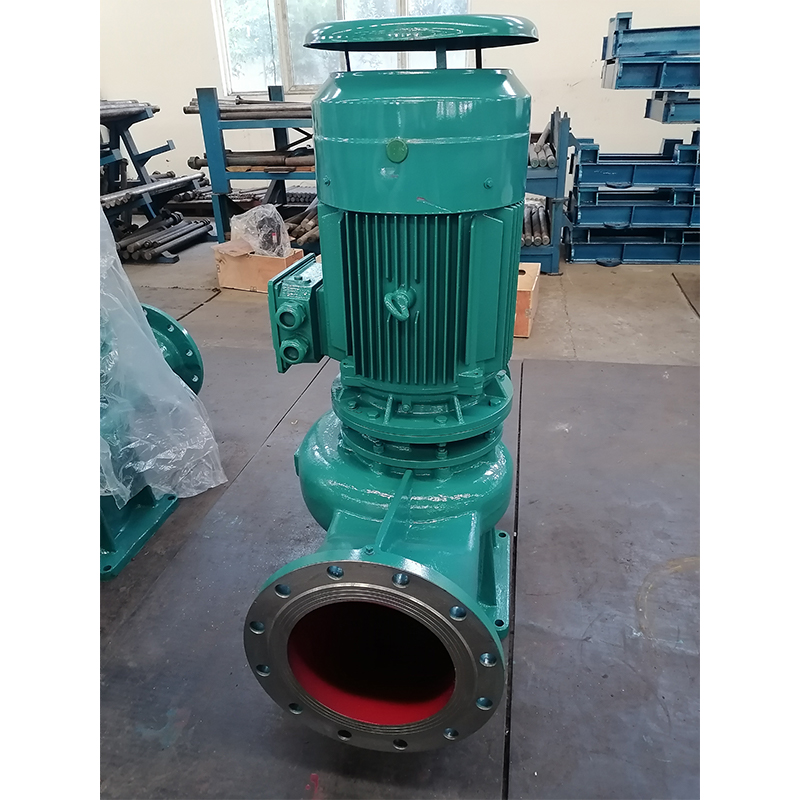

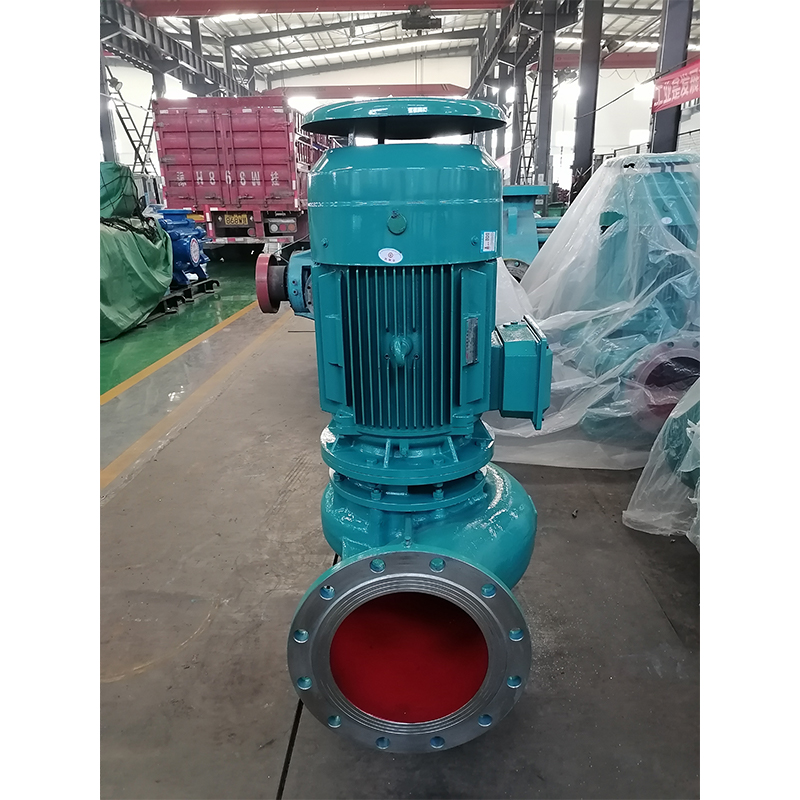

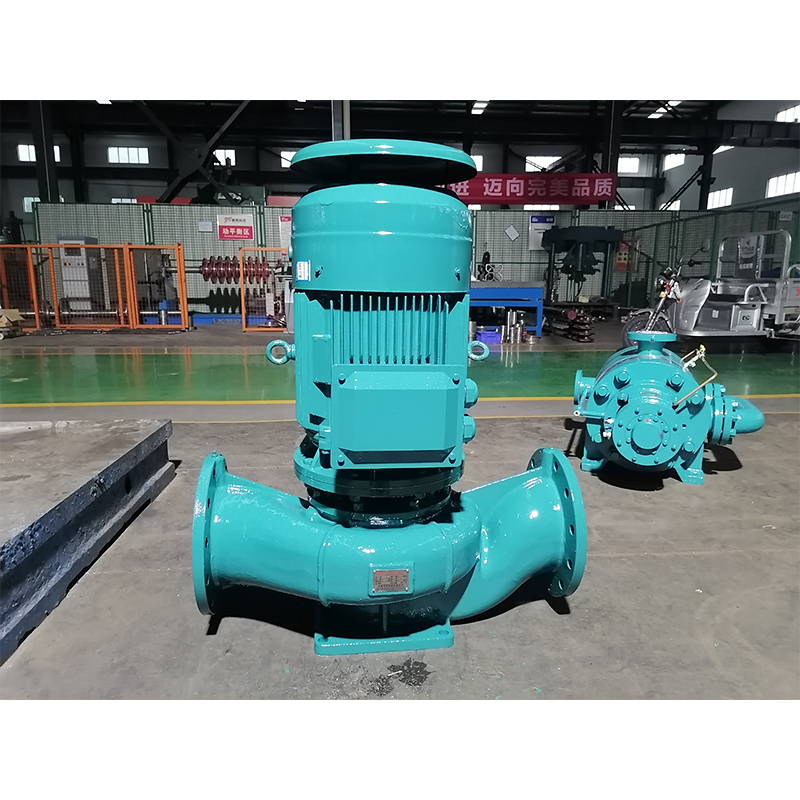

Насосы серии ZBG представляют собой одноступенчатые односторонне всасывающие вертикальные центробежные трубопроводные насосы, основными особенностями которых являются совпадение диаметров входного и выходного патрубков, вертикальная конструкция с прямым приводом и компактные габариты.
Насосы серии ZBG представляют собой одноступенчатые односторонне всасывающие вертикальные центробежные трубопроводные насосы, основными особенностями которых являются совпадение диаметров входного и выходного патрубков, вертикальная конструкция с прямым приводом и компактные габариты. Они предназначены для перекачки чистой воды и жидкостей, близких по свойствам к чистой воде, с малым и средним расходом и средним и низким напором, и широко применяются в системах водоснабжения и водоотведения зданий, циркуляционных системах отопления, вентиляции и кондиционирования, а также в системах промышленного водоснабжения.
1.Основное назначение
Насос серии ZBG представляет собой вертикальный одноступенчатый односторонне всасывающий трубопроводный центробежный насос, вход и выход которого расположены на одной оси и имеют одинаковый диаметр, что позволяет устанавливать его непосредственно в трубопровод, как «продолжение трубопровода». Он предназначен для перекачки чистой воды при комнатной температуре и слабоагрессивных чистых жидкостей, а также удовлетворяет требованиям к компактности, простоте монтажа и высокой эффективности циркуляции.
2.Основные конструктивные особенности (вертикальная конструкция + прямое соединение + трубопроводная конструкция)
(1) Вертикальная трубопроводная конструкция (основа монтажа)
Вход и выход расположены на одной оси и имеют одинаковый диаметр: всасывающий и нагнетательный патрубки насоса находятся на одной оси и имеют одинаковый диаметр, что позволяет устанавливать насос непосредственно в горизонтальные/вертикальные трубопроводы, как клапан, без дополнительных переходников и колена, что значительно упрощает схему трубопроводов.
Отсутствие отдельного основания: корпус насоса оснащен собственными монтажными опорами, его достаточно установить на ровную поверхность; занимаемая площадь составляет всего 0,1–0,3 м², что особенно подходит для тесных помещений, таких как машинные залы, трубопроводные колодцы, подвалы и другие пространства с ограниченной площадью.
(2) Прямой привод от двигателя (основа эффективности)
Длиный вал с рабочим колесом, установленным непосредственно на двигателе: небольшой осевой размер, интегрированный узел ротора, высокая соосность насоса и двигателя, высокая эффективность передачи и малые потери энергии.
Вертикальная опорная конструкция: рациональное расположение тяжелых подшипников, уравновешивающих радиальные и осевые нагрузки, низкий уровень вибрации и шума (обычно ≤75 дБ), подходит для офисных и жилых помещений, чувствительных к шуму.
(3) Проточная и уплотнительная системы
Проточные детали: в стандартной комплектации из серого чугуна, по выбору из нержавеющей стали 304/316 (для условий слабой коррозии) или износостойкого сплава; проточные каналы оптимизированы с помощью CFD, что снижает вихревые потоки и трение.
Уплотнение вала: **преимущественно механическое уплотнение (карбид кремния / графит)**, отличающееся длительным сроком службы и крайне низким уровнем утечки; по выбору возможно уплотнение с мягким наполнителем, которое является более экономичным.
Подшипники: закрытые подшипники качения, смазываемые консистентной смазкой, с длительным межсервисным интервалом, пригодные для круглосуточной непрерывной работы.
3.Типичный диапазон параметров
Расход: 2–1400 м³/ч (покрывает потребности от малых до средних расходов)
Напор: 5~130 м (средний и низкий напор, подходит для циркуляции, водоснабжения, повышения давления)
Среда: чистая вода, умягченная вода, конденсат, слабокоррозионные нейтральные жидкости (содержание твердых частиц ≤0,1%, без частиц / волокон)
Температура: -15℃~+80℃ (стандартная версия); версия для высоких температур (IRG) до 120℃
Частота вращения: 2900 об/мин (2-полюсный, малый расход, высокий напор), 1450 об/мин (4-полюсный, большой расход, низкий напор)
Диаметр: DN25~DN300 (подходит для стандартных строительных / промышленных трубопроводов)
КПД: 70%~85% (гидравлически оптимизированная конструкция, значительная экономия энергии)
4.Значение обозначений модели (на примере ZBG50-160 (I) A)
ZBG: вертикальный одноступенчатый трубный центробежный насос
50: номинальный диаметр входа/выхода (мм)
160: номинальный внешний диаметр рабочего колеса (мм)
(I): классификация по расходу
A: одноступенчатое рабочее колесо (снижение расхода / напора)
1.Максимальная экономия места, подходит для ограниченных пространств (главное преимущество)
Благодаря вертикальной конструкции и монтажу в трубопроводе занимаемая площадь составляет всего 1/5–1/3 от площади, занимаемой горизонтальным насосом с аналогичной производительностью. Не требуется отдельное большое насосное помещение — насос встраивается непосредственно в трубопроводную систему, что особенно подходит для высотных зданий, подвалов, цехов с плотной расстановкой оборудования и других помещений с ограниченным пространством.
2.Очень быстрая установка и техническое обслуживание, не требующие демонтажа труб (повышение эффективности обслуживания на 80%)
Установка: вход и выход напрямую соединяются с трубопроводом, монтаж занимает 10 минут, не требуется сложная выравнивательная работа или опоры, низкие затраты на монтаж.
Техническое обслуживание: после ослабления соединительных болтов корпуса насоса можно извлечь весь роторный узел (рабочее колесо + вал + уплотнение), не требуя демонтажа трубопроводов и двигателя; время обслуживания одного насоса составляет ≤30 минут, что значительно быстрее, чем у горизонтальных насосов (требующих демонтажа основания и трубопроводов).
3.Высокая энергоэффективность, низкие затраты на эксплуатацию в долгосрочной перспективе
Коаксиальная прямая муфта + оптимизированная гидравлическая конструкция обеспечивают на 5–10 % более высокий КПД по сравнению с устаревшими горизонтальными насосами; в сочетании с высокоэффективными двигателями класса IE3/IE4 значительно снижаются затраты на электроэнергию.
Модели с низкой частотой вращения (1450 об/мин) отличаются низким износом и длительным сроком службы; годовые затраты на электроэнергию на 15–20 % ниже, чем у насосов с аналогичными параметрами.
4.Стабильная работа, низкий уровень вибрации и шума
Высокая точность динамической и статической балансировки рабочего колеса, рациональное распределение нагрузки на подшипники, уровень вибрации ≤2,5 мм/с, уровень шума ≤75 дБ, подходит для жилых домов, больниц, офисных зданий и других помещений, чувствительных к шуму.
Конструкция с самобалансировкой осевой силы, отсутствие резких осевых ударов, срок непрерывной эксплуатации ≥5 лет, цикл капитального ремонта ≥2 года.
5.Экономичность и отличное соотношение цены и качества
Закупочная цена на 40–60 % ниже, чем у двухсторонних и многоступенчатых насосов; простая конструкция и стандартизированные комплектующие облегчают закупку и снижают затраты на замену.
Не требующие обслуживания подшипники + долговечные механические уплотнения: годовые затраты на техническое обслуживание составляют всего 1/4 от затрат на сложные типы насосов, что делает их подходящими для длительной непрерывной эксплуатации.
6.Высокая адаптивность, применение в различных отраслях
Возможность беспроблемной интеграции в системы центрального кондиционирования, пожарного водоснабжения, подпитки котлов, промышленного циркуляционного водоснабжения, сельскохозяйственного орошения и т. д. Гибкий выбор материалов, удовлетворяющий требованиям транспортировки чистой воды, слабокоррозионных сред, а также сред с низкой и средней температурой.
Строительство: бытовое водоснабжение высотных зданий, вторичное повышение давления, пожарное водоснабжение, циркуляция в системах центрального кондиционирования, циркуляция горячей воды в системах подогрева полов.
Промышленность: циркуляционная охлаждающая вода на заводах, чистая вода для технологических процессов, питательная вода для котлов, транспортировка чистой воды на станциях очистки сточных вод.
Коммунальное хозяйство: водоснабжение и водоотведение в жилых районах, небольшие насосные станции, транспортировка воды на большие расстояния, орошение садов и парков.
Прочее: циркуляция в градирнях, комплектация оборудования для водоснабжения, циркуляция воды в бассейнах.
