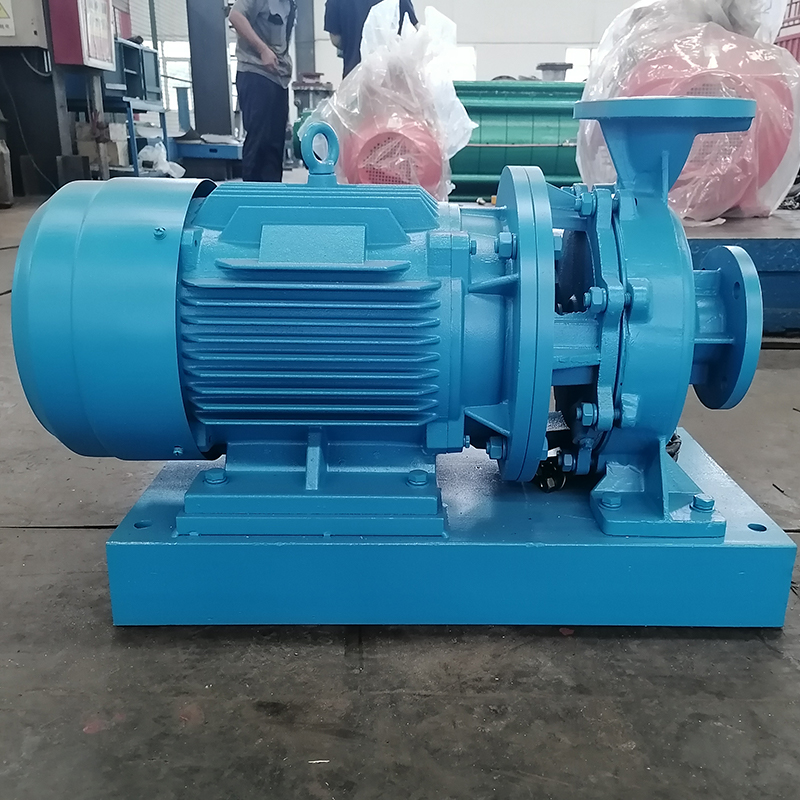

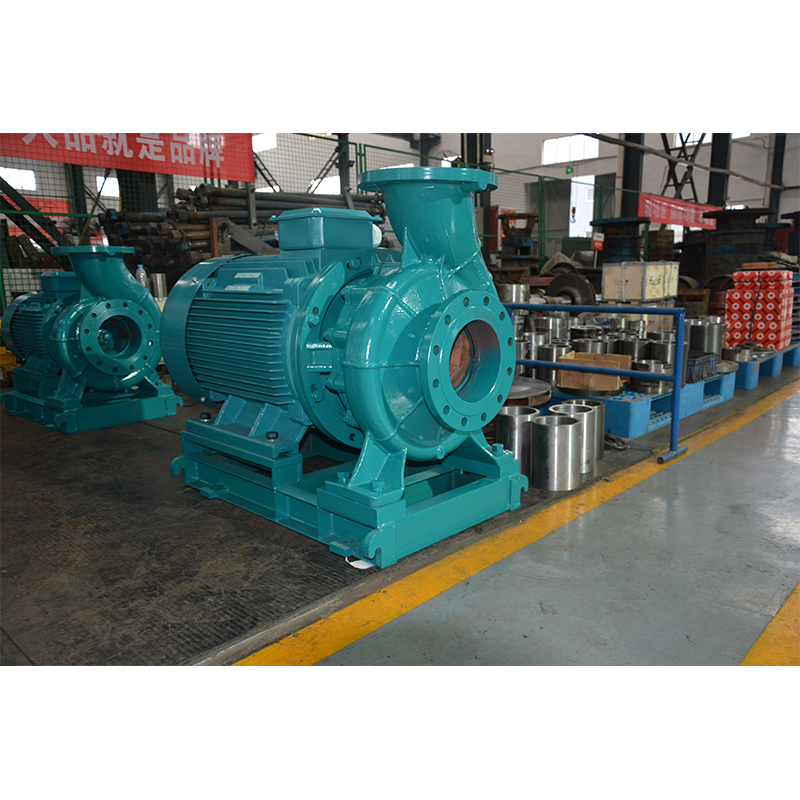

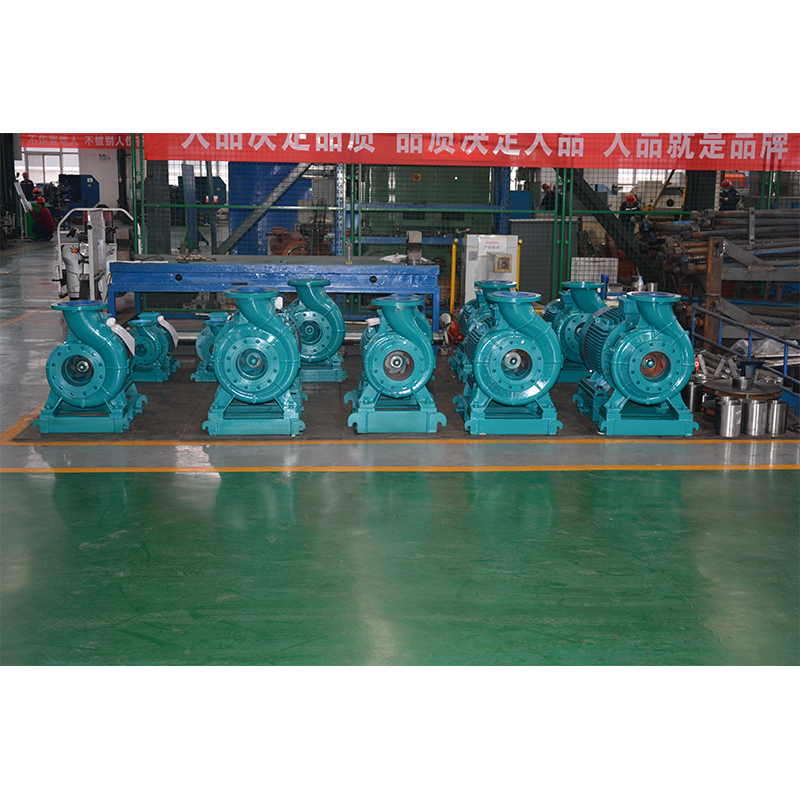

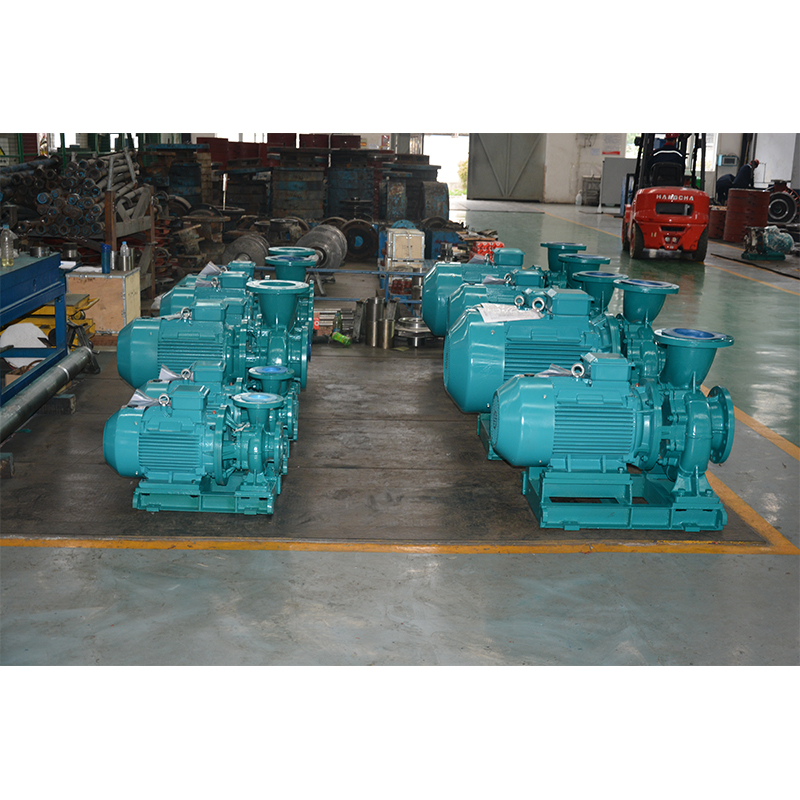

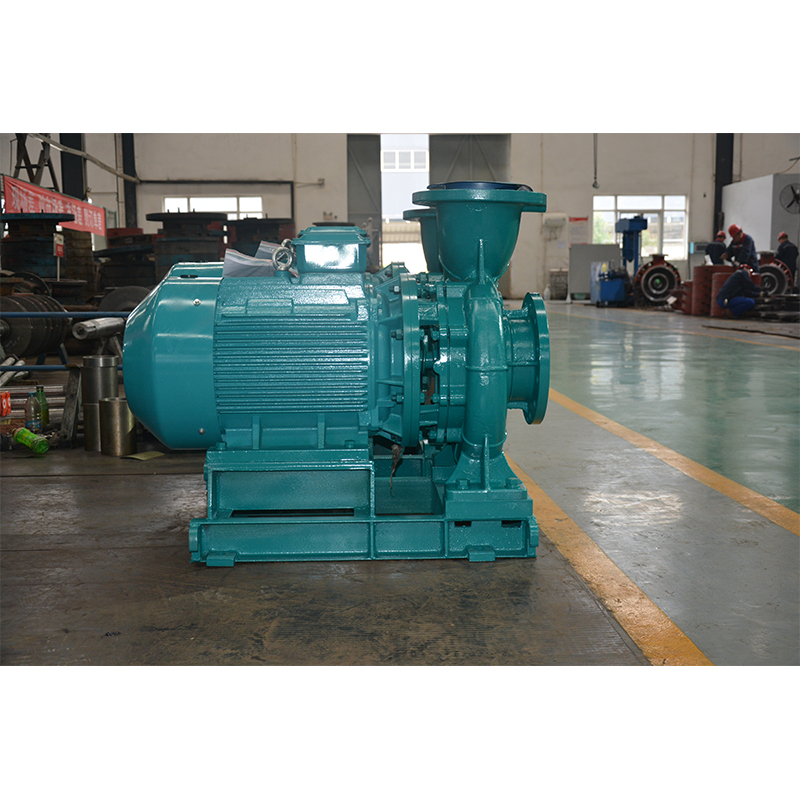

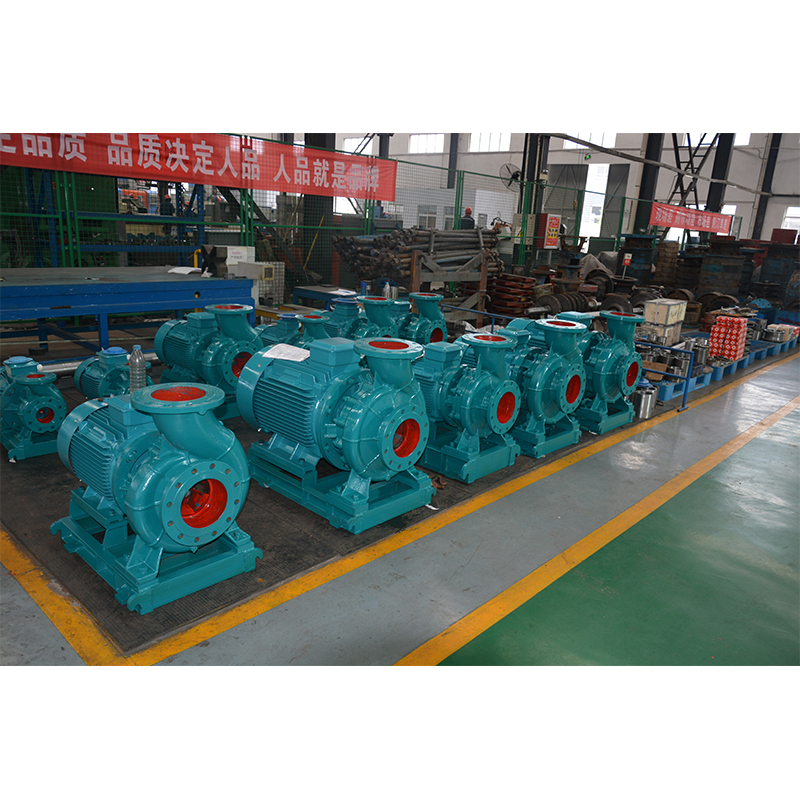

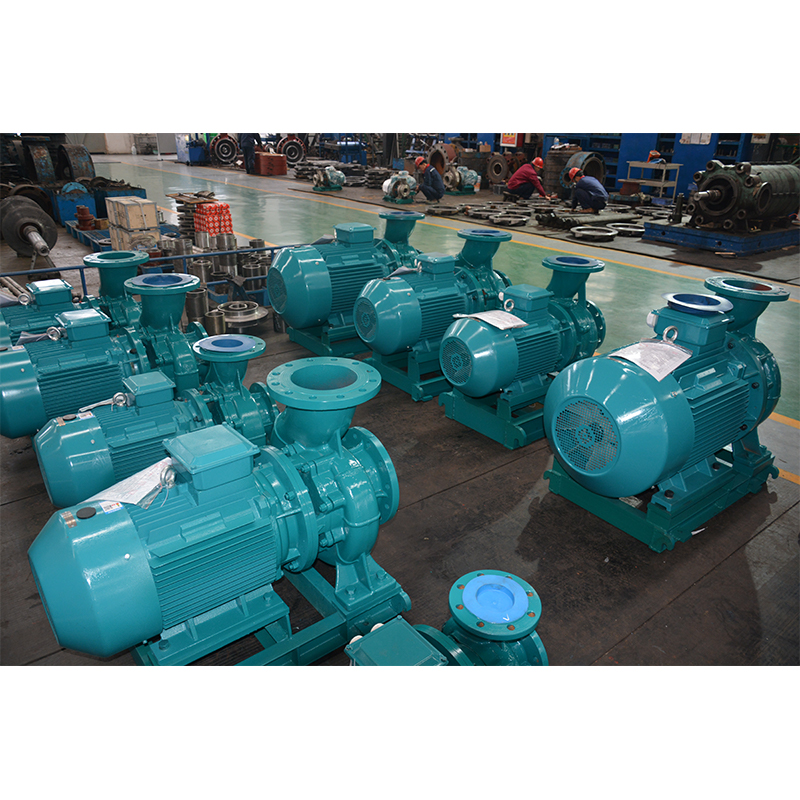

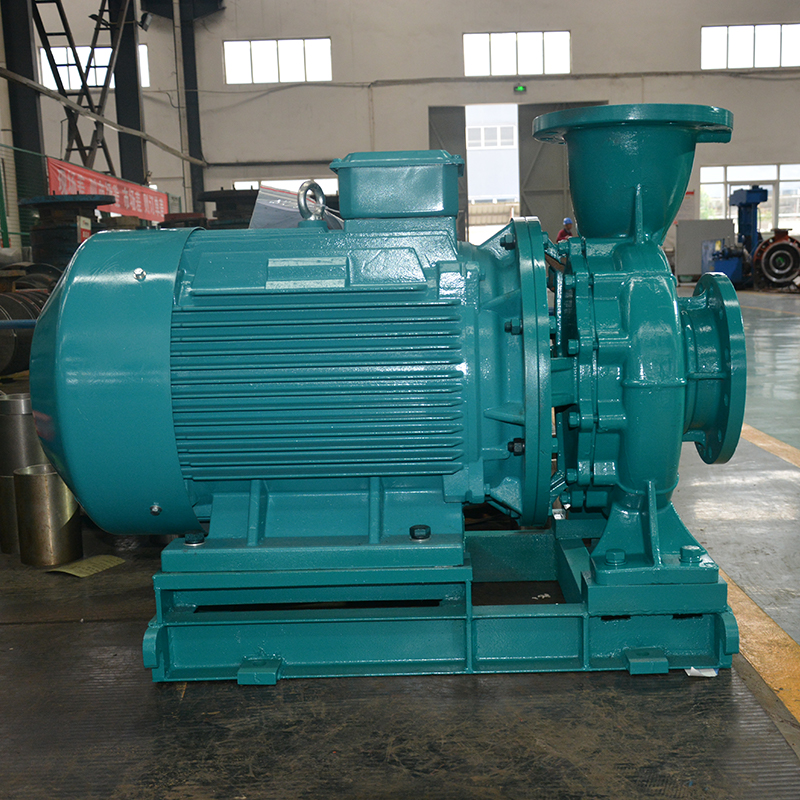

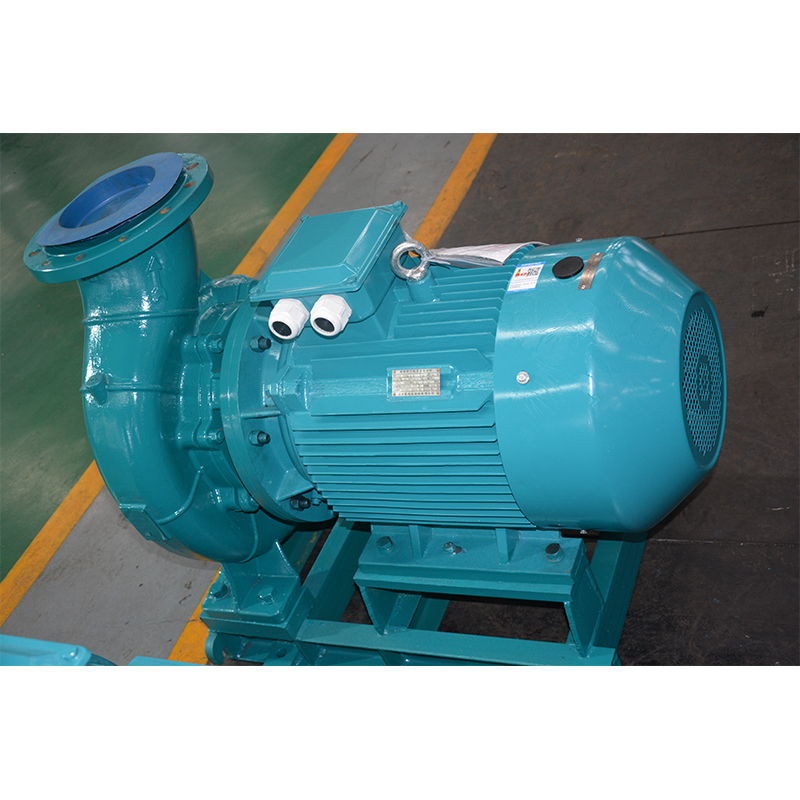

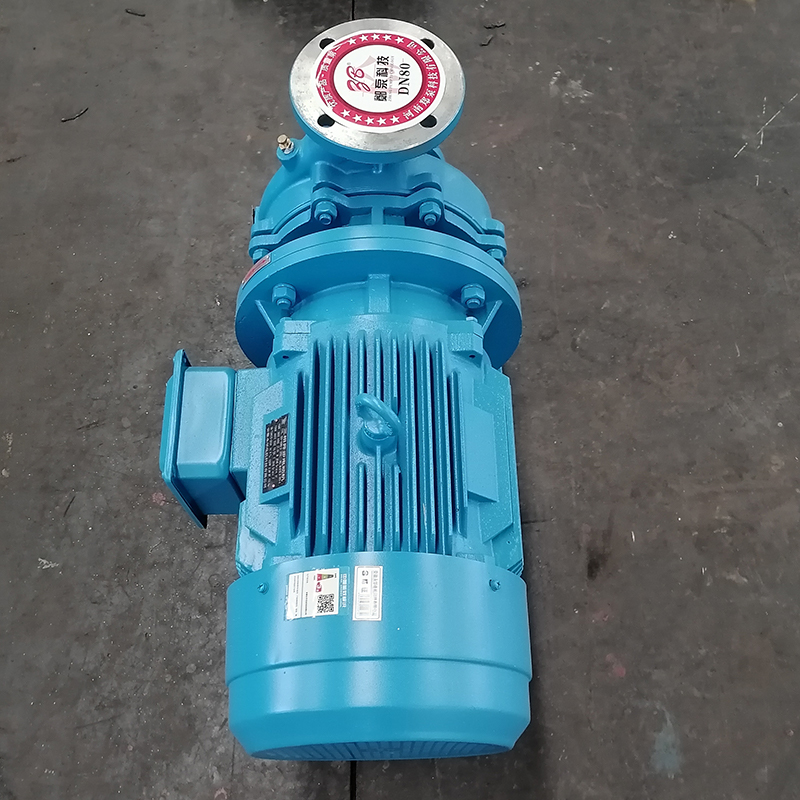

Насосы серии ZBW представляют собой одноступенчатые односторонне всасывающие горизонтальные трубопроводные центробежные насосы, основными особенностями которых являются горизонтальное расположение впускного и выпускного патрубков одного диаметра на одной линии, горизонтальная прямая передача и компактность конструкции.
Насосы серии ZBW представляют собой одноступенчатые односторонне всасывающие горизонтальные трубопроводные центробежные насосы, основными особенностями которых являются горизонтальное расположение впускного и выпускного патрубков одного диаметра на одной линии, горизонтальная прямая передача и компактность конструкции. Они предназначены для перекачки чистой воды и слабоагрессивных чистых жидкостей с малым и средним расходом и средним и низким напором. Насосы этой серии, как и вертикальные трубопроводные насосы серии ZBG, подходят для использования в системах водоснабжения и водоотведения зданий, циркуляционных системах отопления, вентиляции и кондиционирования, а также в системах промышленного водоснабжения.
1.Основное назначение
Модель ZBW представляет собой одноступенчатый, одностороннего всасывания, горизонтальный трубопроводный центробежный насос, у которого вход и выход расположены на одной горизонтальной оси и имеют одинаковый диаметр. Он может быть непосредственно установлен в горизонтальный трубопровод, выступая в качестве «продолжения горизонтального трубопровода», и подходит для перекачки чистой воды при комнатной температуре, а также слабокоррозионных нейтральных жидкостей (содержание твердых частиц ≤0,1%, без частиц/волокна), удовлетворяя требованиям компактности, удобства монтажа и эффективной циркуляции при горизонтальной установке.
2.Основные конструктивные особенности (горизонтальная + прямой привод + трубопроводная)
(1) Горизонтальная трубопроводная конструкция (основа монтажа)
Вход и выход расположены на одной оси и имеют одинаковый диаметр: всасывающий и нагнетательный патрубки расположены горизонтально в одном направлении и имеют одинаковый диаметр, что позволяет подключать насос непосредственно к горизонтальному трубопроводу без переходников и колен, максимально упрощая схему трубопровода и снижая потерь в трубопроводе.
Цельное основание: насос и двигатель имеют общее цельное чугунное основание, что обеспечивает стабильность горизонтальной установки, не требует отдельного сложного фундамента и подходит для размещения вдоль горизонтальных трубопроводов (например, в насосных станциях, трубопроводных колодцах, горизонтальных трубопроводах в подвалах).
(2) Прямой привод двигателя (основа эффективности)
Удлиненный вал с рабочим колесом, установленным непосредственно на двигателе: небольшой осевой размер, интегрированный узел ротора, высокая соосность насоса и двигателя, высокая эффективность передачи, малые потери энергии, отсутствие муфт и других передающих элементов, меньшее количество точек отказа.
Горизонтальная опорная конструкция: рациональное расположение тяжелых подшипников, уравновешивание радиальных и осевых нагрузок, низкий уровень вибрации и шума (обычно ≤75 дБ), подходит для жилых помещений и цехов, чувствительных к шуму.
(3) Проточные и уплотнительные системы
Проточные детали: в стандартной комплектации из серого чугуна HT200, по выбору из нержавеющей стали 304/316 (для слабокоррозионных условий) или износостойкого сплава; проточные каналы оптимизированы с помощью CFD для уменьшения вихревых потоков и трения.
Уплотнение вала: **преимущественно механическое уплотнение (карбид кремния / графит)**, отличающееся длительным сроком службы и крайне низким уровнем утечки; в качестве альтернативы предлагается уплотнение с мягким наполнителем, которое является более экономичным и подходит для чистой воды и слабокоррозионных сред.
Подшипники: закрытые подшипники качения, смазываемые консистентной смазкой, с длительным межсервисным интервалом, пригодные для круглосуточной непрерывной работы.
3.Типичный диапазон параметров
Расход: 2–1400 м³/ч (покрывает потребности от малых до средних расходов)
Напор: 5–130 м (средний и низкий напор, подходит для циркуляции, водоснабжения, повышения давления)
Среда: чистая вода, умягченная вода, конденсат, слабокоррозионные нейтральные жидкости (pH 6–8, содержание твердых частиц ≤0,1%, без частиц/волокна)
Температура: -15 °C–+80 °C (обычный тип); модели для высоких температур (например, ISWR) — до 120 °C
Частота вращения: 2900 об/мин (2-полюсный, малый расход и высокий напор), 1450 об/мин (4-полюсный, большой расход и низкий напор)
Диаметр: DN25–DN300 (подходит для стандартных горизонтальных трубопроводов в строительстве и промышленности)
КПД: 70–85 % (гидравлически оптимизированная конструкция, значительная экономия энергии)
4.Значение обозначений модели (на примере ZBW50-160 (I) A)
ZBW: горизонтальный одноступенчатый трубный центробежный насос
50: номинальный диаметр входа/выхода (мм)
160: номинальный внешний диаметр рабочего колеса (мм)
(I): классификация по расходу
A: одноступенчатое рабочее колесо (снижение расхода / напора)
1.Высокая адаптивность к горизонтальной установке, подходит для размещения вдоль трубопровода (главное преимущество)
Горизонтальная конструкция + горизонтальные вход и выход идеально соответствуют трассировке горизонтального трубопровода, не требуют перевода трубопровода в вертикальное положение, подходит для сценариев, где трубопроводы проложены по горизонтали (например, горизонтальные циркуляционные трубопроводы на заводах, горизонтальные магистральные водопроводные трубы в подвалах зданий, вдоль трубопроводов для транспортировки воды на большие расстояния). Установка лучше соответствует существующей планировке трубопроводов, что снижает затраты на их переоборудование.
2.Очень быстрая установка и техническое обслуживание, не требующие демонтажа труб (повышение эффективности обслуживания на 80%)
Установка: горизонтальные вход и выход напрямую соединяются с трубопроводом, соединение выполняется за 10 минут, не требуя сложной выравнивающей работы и опор, что снижает затраты на монтаж.
Техническое обслуживание: благодаря конструкции с задней дверцей / съемной конструкции, после ослабления соединительных болтов корпуса насоса можно извлечь весь роторный узел (рабочее колесо + вал + уплотнение), без необходимости демонтажа трубопроводов и двигателя; время технического обслуживания одного насоса составляет ≤30 минут, что значительно быстрее, чем у горизонтальных насосов типа IS (требуется демонтаж основания и трубопроводов).
3.Высокая эффективность и энергосбережение, низкие затраты на эксплуатацию
Благодаря коаксиальному прямому приводу и оптимизированному с помощью CFD каналу потока эффективность на 5–10 % выше, чем у старых горизонтальных насосов, а энергосбережение — примерно на 5 % выше, чем у насосов типа IS. В комплекте с высокоэффективными двигателями IE3/IE4 затраты на электроэнергию значительно снижаются.
Модели с низкой частотой вращения 1450 об/мин отличаются низким износом и длительным сроком службы, а годовые затраты на электроэнергию на 15–20 % ниже, чем у насосов с аналогичными параметрами.
4.Стабильная работа, низкий уровень вибрации и шума
Высокая точность динамического и статического балансировки рабочего колеса, рациональное распределение нагрузки на подшипники, уровень вибрации ≤ 2,5 мм/с, уровень шума ≤ 75 дБ, что делает насос подходящим для жилых домов, больниц, офисных зданий и других помещений, чувствительных к шуму.
Конструкция с самокомпенсацией осевой силы исключает резкие осевые удары, обеспечивая срок непрерывной эксплуатации ≥5 лет и интервал между капитальными ремонтами ≥2 года.
5.Экономичность и отличное соотношение цены и качества
Закупочная цена на 40–60 % ниже, чем у двухсторонних и многоступенчатых насосов; простая конструкция и стандартизация комплектующих облегчают закупку и снижают затраты на замену.
Не требующие обслуживания подшипники + долговечные механические уплотнения, годовые затраты на обслуживание составляют всего 1/4 от затрат на сложные типы насосов, подходит для длительной непрерывной эксплуатации.
6.Высокая адаптивность, применение в различных отраслях
Может беспрепятственно интегрироваться в системы центрального кондиционирования, пожарного водоснабжения, подпитки котлов, промышленного циркуляционного водоснабжения, сельскохозяйственного орошения и т. д., гибкий выбор материалов, удовлетворяет потребностям транспортировки чистой воды, слабокоррозионных, средне- и низкотемпературных сред.
Строительство: бытовое водоснабжение высотных зданий, вторичное повышение давления, пожарное водоснабжение, циркуляция в системах центрального кондиционирования, циркуляция горячей воды в системах подогрева полов (горизонтальные трубопроводы).
Промышленность: горизонтальная циркуляция охлаждающей воды на заводах, чистая вода для технологических процессов, питательная вода для котлов, транспортировка чистой воды на станциях очистки сточных вод.
Коммунальное хозяйство: водоснабжение и водоотведение в жилых районах, транспортировка воды на большие расстояния по горизонтальным трубопроводам, орошение зеленых насаждений.
Прочее: горизонтальная циркуляция в градирнях, комплектация оборудования для водоснабжения, циркуляция воды в бассейнах.
