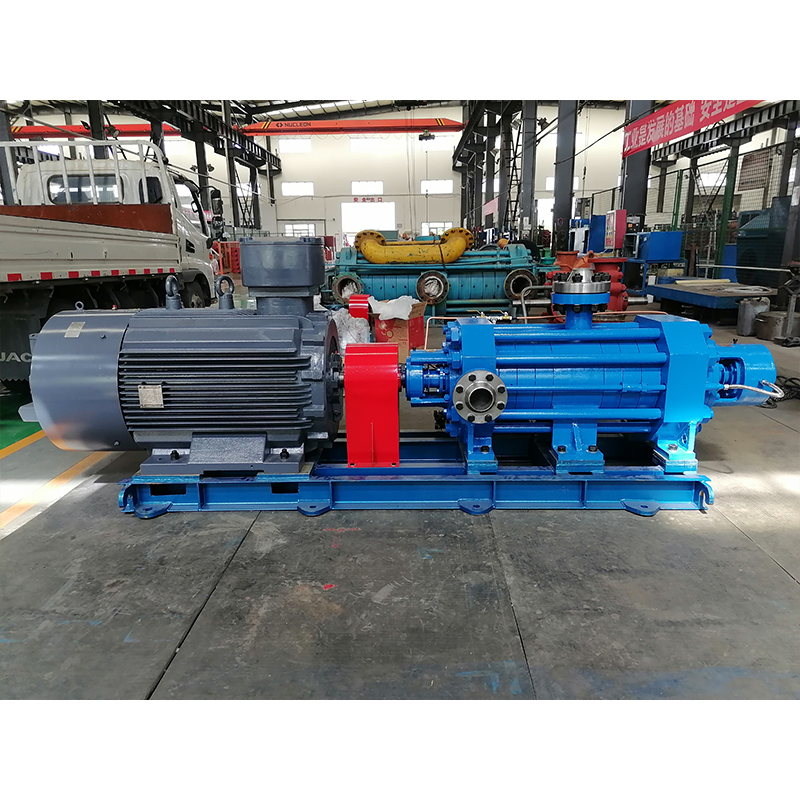

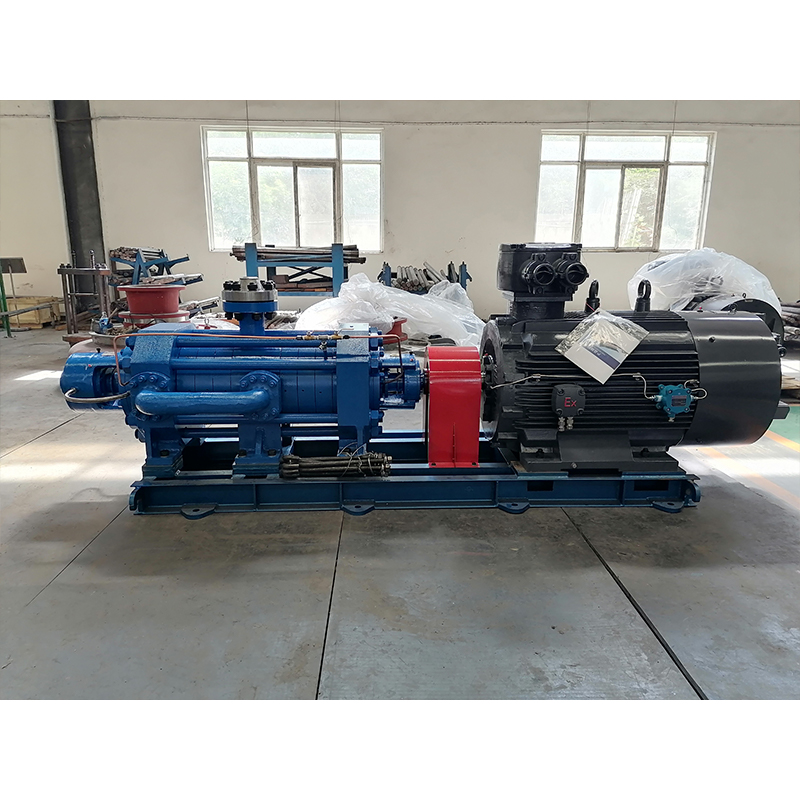

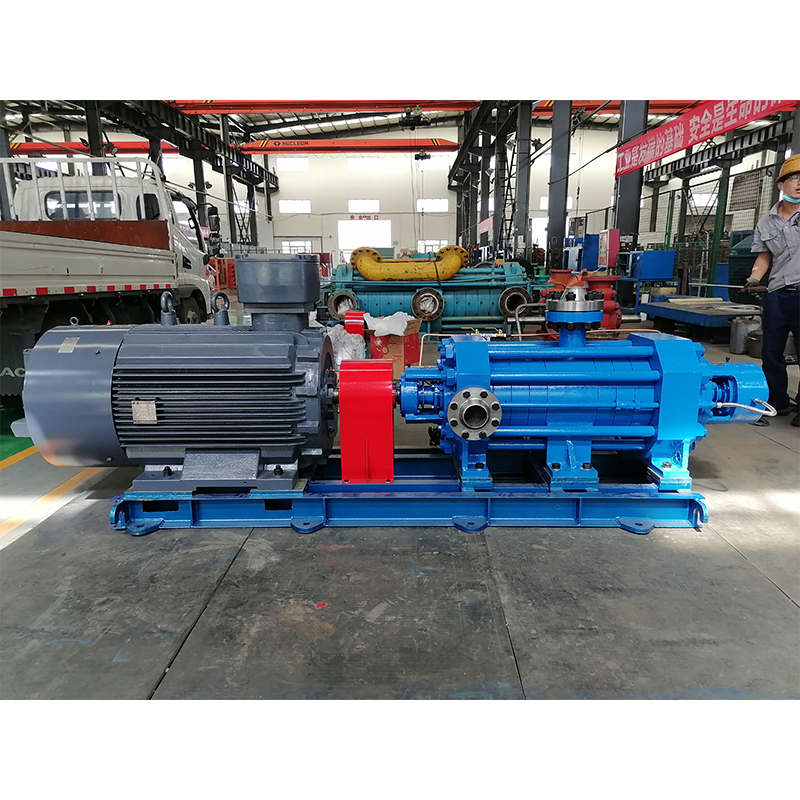

Многоступенчатый центробежный насос, корпус которого разделен на стандартизированные независимые модули, такие как всасывающая секция, средняя секция (рабочее колесо плюс направляющий аппарат), напорная секция, модуль подшипников или уплотнений, соединяемые последовательно посредством стяжных шпилек или фланцев.
Основное определение: Многоступенчатый центробежный насос, корпус которого разделен на стандартизированные независимые модули, такие как всасывающая секция, средняя секция (рабочее колесо плюс направляющий аппарат), напорная секция, модуль подшипников или уплотнений, соединяемые последовательно посредством стяжных шпилек или фланцев. Данный насос позволяет свободно увеличивать или уменьшать количество ступеней, оперативно заменять модули и гибко адаптироваться к требуемому напору. Это основной высокоэффективный тип насосов для промышленной транспортировки жидкостей под высоким давлением и с высоким напором.
1.Основные модульные компоненты (универсальные для горизонтального и вертикального исполнения)
Всасывающая секция: Входной патрубок, направляющая камера, отвечает за равномерное поступление жидкости и снижение риска кавитации.
Средняя секция (основной модуль повышения давления): Каждая средняя секция равна одной ступени рабочего колеса плюс одной ступени направляющего аппарата и является стандартным заменяемым элементом. Жидкость подвергается центробежному повышению давления рабочим колесом, затем направляющий аппарат преобразует кинетическую энергию в энергию давления, после чего жидкость подается в следующую ступень, ступенчато наращивая напор.
Напорная секция: Собирает жидкость высокого давления со всех ступеней, стабилизирует давление, осуществляет выпуск жидкости, интегрирует разгрузочный диск или разгрузочный барабан для компенсации осевого усилия.
Роторный модуль: Главный вал, рабочие колеса, защитные втулки, подшипники, механическое уплотнение, может быть извлечен целиком для технического обслуживания без демонтажа корпуса насоса.
Соединение и фиксация: Высокопрочные стяжные шпильки или фланцы, скрепляющие все модули в единое целое и обеспечивающие герметичность и жесткость.
2.Принцип работы
Электродвигатель приводит во вращение главный вал, жидкость поступает из всасывающей секции в рабочее колесо первой ступени, центробежной силой отбрасывается к направляющему аппарату для повышения давления, затем последовательно попадает в следующую ступень рабочего колеса и направляющего аппарата, с каждой ступенью напор суммируется, в конечном итоге жидкость высокого давления выходит из напорной секции. Суть модульности заключается в следующем: увеличение или уменьшение количества средних секций напрямую изменяет общий напор без необходимости замены всего насоса.
Гибко регулируемый напор, универсальность одного насоса
Напор отдельной ступени является фиксированным, добавление или уменьшение количества средних секций (числа ступеней рабочих колес) позволяет точно подобрать требуемый напор (например, при напоре одной ступени тридцать метров шесть ступеней обеспечивают сто восемьдесят метров, восемь ступеней обеспечивают двести сорок метров), исключая необходимость повторного подбора модели и приобретения нового насоса, что значительно снижает первоначальные инвестиции и затраты на модернизацию.
Чрезвычайно быстрое техническое обслуживание, минимальное время простоя
Модули могут демонтироваться независимо: рабочие колеса, направляющие аппараты, уплотнения, подшипники могут заменяться по отдельности, ротор может извлекаться целиком без полной разборки насоса и демонтажа трубопроводов. Время ремонта сокращается на 60–80 % по сравнению с моноблочными насосами, что идеально подходит для условий непрерывного производства.
Низкая стоимость запасных частей, упрощение складских запасов
Средние секции, рабочие колеса, направляющие аппараты представляют собой стандартизированные универсальные модули, достаточно хранить на складе быстроизнашивающиеся детали для стандартного числа ступеней, нет необходимости хранить целый насос, что значительно снижает давление на складские запасы и замораживание средств.
Надежная конструкция, высокая эффективность, длительный срок службы
Отсутствие дефектов сложного монолитного литья, хорошее межступенчатое уплотнение, низкие утечки. Конструкция с жестким валом и разгрузочным диском или разгрузочным барабаном обеспечивает хорошую балансировку осевого усилия, низкую вибрацию и стабильную работу. Многоступенчатая последовательная схема суммирует КПД отдельных ступеней, обеспечивая высокий общий КПД и низкое энергопотребление.
Высокая адаптивность, широкий охват рабочих режимов
Возможность выбора материалов (чугун, нержавеющая сталь 304 или 316, износостойкие сплавы) для работы с чистой водой, сточными водами, горячей водой, кислотными и щелочными средами, жидкостями с твердыми частицами. Подача 0,5–1000 м³/ч, напор до одной тысячи метров и более, охватывает сценарии от низкого до сверхвысокого давления.
Удобный монтаж, компактность и экономия пространства
Вертикальное модульное исполнение занимает крайне мало места, возможен монтаж непосредственно в трубопровод. Горизонтальное модульное исполнение поставляется с интегрированной опорной рамой, быстро устанавливается на месте и предъявляет низкие требования к фундаменту.
Подача: 0,5–1000 м³/ч
Напор: 30–1200 м (количество ступеней от 2 до 20)
Температура среды: от –20 до 180 °C
Рабочее давление: до 10–16 МПа
Перекачиваемая среда: чистая вода, горячая вода, сточные воды, слабые кислоты и щелочи, жидкости с небольшим содержанием твердых частиц
Электроэнергетика: питательная вода котлов, перекачка конденсата, циркуляционная вода электростанций.
Горнодобывающая промышленность: шахтный водоотлив, нагнетание раствора под высоким давлением, водоснабжение рудников.
Городское хозяйство: водоснабжение высотных зданий, повышение давления в противопожарных системах, транспортировка воды на дальние расстояния.
Промышленность: химические технологические процессы, опреснение морской воды, пищевая и фармацевтическая промышленность, целлюлозно-бумажное производство, металлургия, мойка или транспортировка под высоким давлением.
Водное хозяйство: орошение сельскохозяйственных угодий, повышение давления на насосных станциях.
| Параметр сравнения | Модульный многоступенчатый насос | Традиционный моноблочный многоступенчатый насос |
| Регулирование напора | Добавление или уменьшение средних секций, быстрое изменение напора | Необходима замена всего насоса, высокие затраты, длительный срок |
| Обслуживание | Демонтаж отдельных модулей, быстрый ремонт | Полная разборка, демонтаж трубопроводов, большие временные затраты |
| Запасные части | Универсальные стандартные детали, малый складской запас, низкая стоимость | Специализированные неразъемные узлы, большой складской запас, высокая стоимость |
| Адаптивность | Гибкое изменение количества ступеней, замена материалов, адаптация к различным режимам работы | Фиксированные параметры, при изменении режима работы необходима закупка нового насоса |
Многоступенчатый центробежный насос типа MD в шахтном износостойком исполнении представляет собой усовершенствованную на основе обычного многоступенчатого центробежного насоса конструкцию износостойкого многоступенчатого центробежного насоса.
Агрегат имеет погружную конструкцию, представляет собой интегрированную электромеханическую систему с нижним всасыванием и имеет сертификаты безопасности для работы в угольной промышленности и взрывозащиты (Exd I Mb/Exd II BT4).
Многоступенчатый центробежный насос коррозионностойкого типа DF представляет собой разработанную нашим заводом на основе традиционного многоступенчатого центробежного насоса коррозионностойкую модель многоступенчатого насоса.
Насосы серии BQ — это крупногабаритное оборудование для откачки воды в шахтах, разработанное нашей компанией совместно с Центром по спасательным работам, откачке воды и ликвидации последствий чрезвычайных ситуаций в горнодобывающей промышленности провинции Хэньнань.
Шламовые насосы с износостойким керамическим покрытием представляют собой специальные шламовые насосы, в которых в качестве основных проточных элементов используются конструкционные керамические материалы (оксид алюминия Al₂O₃, оксид циркония ZrO₂, карбид кремния SiC) в качестве основных проточных деталей в сочетании с металлическим корпусом насоса / опорой.
SF(T) представляет собой легкий модульный полностью выполненный из нержавеющей стали вертикальный многоступенчатый центробежный насос (SF — стандартное исполнение, SFT — исполнение для высоких температур или особых условий эксплуатации), являющийся аналогом серий CDL или CDLF.
Шахтный взрывозащищенный шламовый насос типа ZG: ключевое оборудование для безопасной транспортировки в подземных выработках. Шахтный взрывозащищенный шламовый насос типа ZG представляет собой горизонтальный одноступенчатый центробежный шламовый насос с односторонним всасыванием.

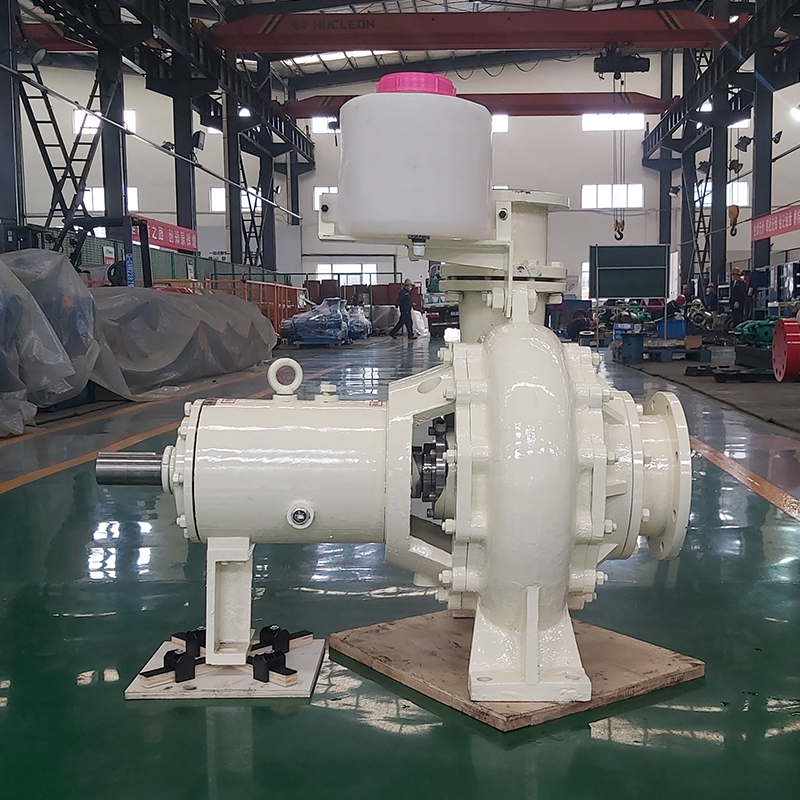

Шламовые насосы серии LZ — это легкие горизонтальные насосы для перекачки двухфазных жидкостей (твердых частиц в жидкости), отличающиеся низким весом, износостойкостью, отсутствием уплотнений в погружной части, простотой монтажа и низкими эксплуатационными затратами.
Серия IS представляет собой одноступенчатые односторонне всасывающие горизонтальные центробежные насосы (соответствующие стандарту GB/T 13006), относящиеся к базовым моделям, предназначенным специально для перекачки чистой воды.

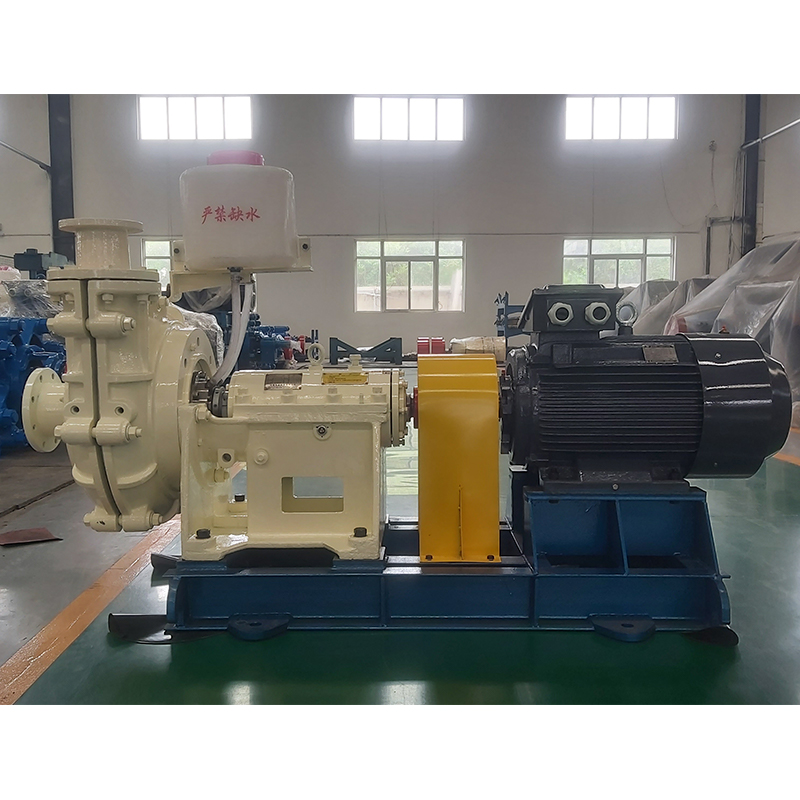

Шахтный взрывозащищенный шламовый насос типа ZD специально разработан для горнодобывающей, металлургической, угольной промышленности и электроэнергетики с целью перекачивания высококонцентрированных, высокоабразивных пульп, содержащих твердые частицы, хвостов и угольного шлама.
SZ — это одноступенчатый односторонне всасывающий горизонтальный центробежный насос с прямым приводом, основной особенностью которого является фторопластовая (F46/F26) облицовка проходных частей, отсутствие металлического контакта и исключительная устойчивость к сильной коррозии.
Серия интеллектуальных высокоэффективных энергосберегающих пневматических насосов для очистки от отложений и слива сточных вод типа QYF — это серия оборудования для очистки от отложений, разработанная нашей компанией на основе собственных инноваций и исследований и обладающая собственными правами интеллектуальной собственности.
Насосы серии SL представляют собой одноступенчатые, двухсторонние центробежные насосы с разъемным корпусом, относящиеся к универсальным высокоэффективным моделям с большим расходом и средним или низким напором.
Многоступенчатый центробежный насос типа MD(P) в шахтном износостойком исполнении (самобалансирующегося типа) представляет собой усовершенствованную на основе многоступенчатого центробежного насоса типа MD в шахтном износостойком исполнении конструкцию самобалансирующегося износостойкого многоступенчатого центробежного насоса.
Водокольцевой вакуумный насос — это устройство для создания низкого вакуума, в котором вода используется в качестве уплотнения, а вакуум создается за счет вращения рабочего колеса, образующего водяное кольцо.

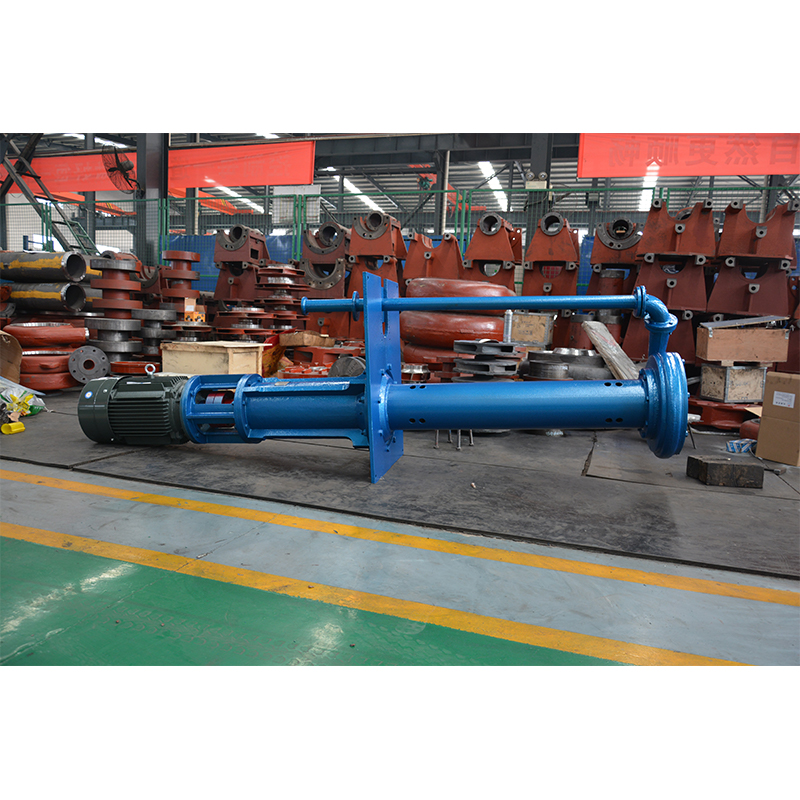

Погружные шламовые насосы серии LYL относятся к вертикальным погружным насосам с длинным валом. Их основные преимущества — износостойкость, отсутствие уплотнений и большая глубина погружения.
