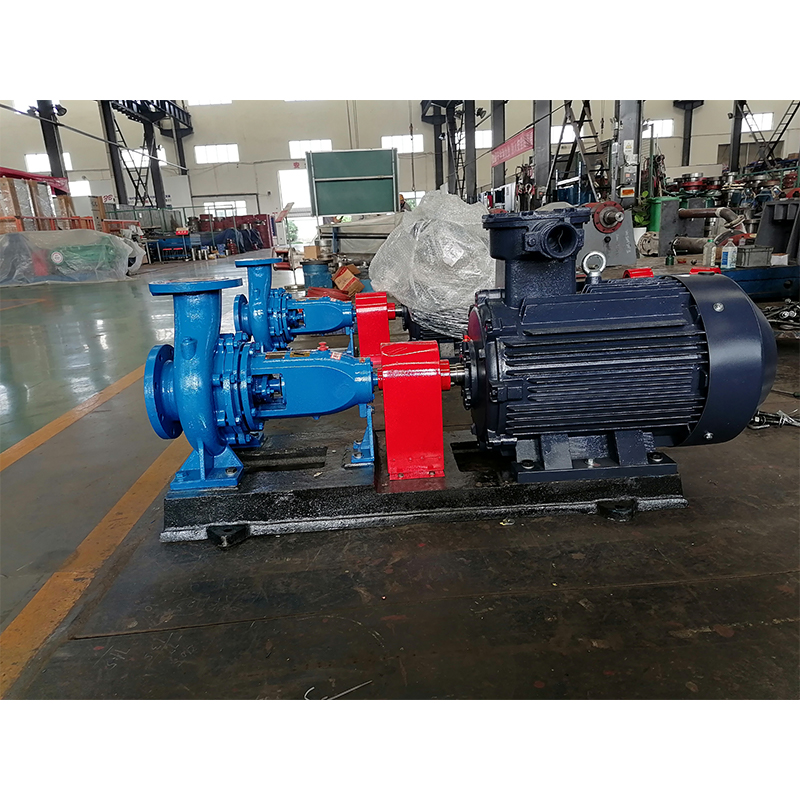

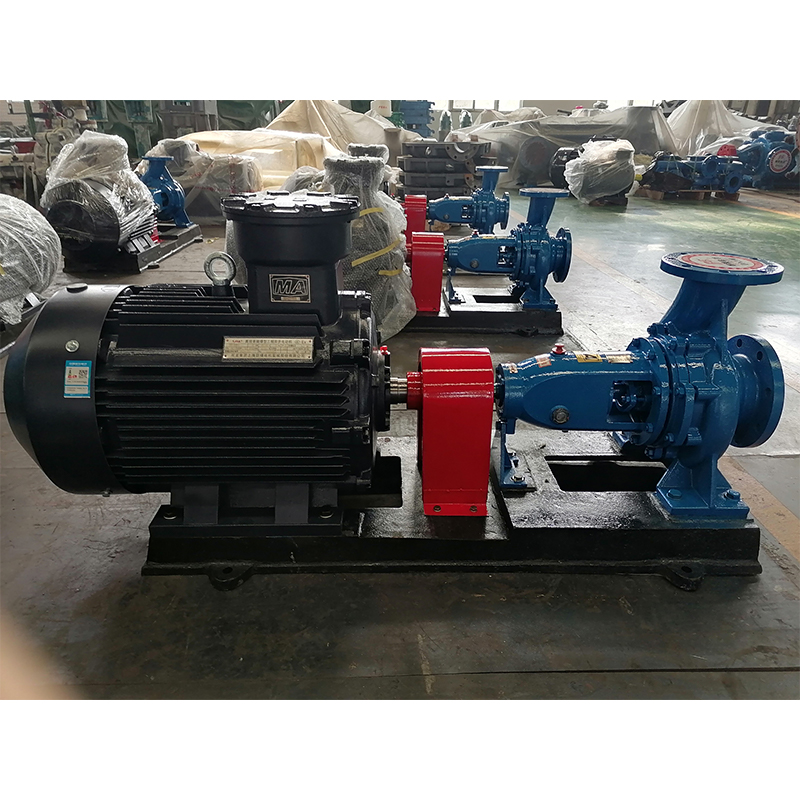

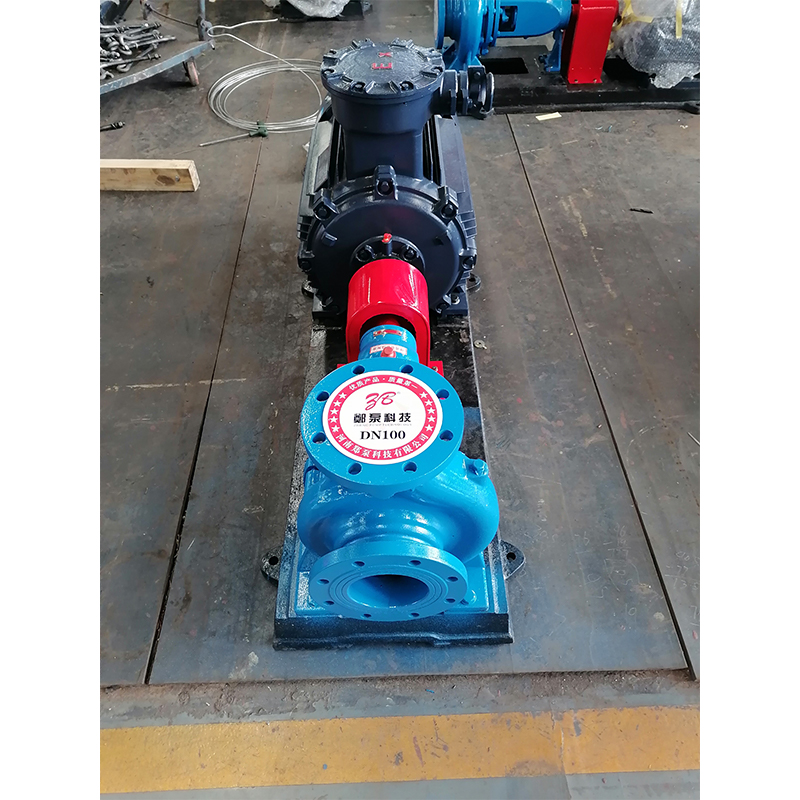

Серия IS представляет собой одноступенчатые односторонне всасывающие горизонтальные центробежные насосы (соответствующие стандарту GB/T 13006), относящиеся к базовым моделям, предназначенным специально для перекачки чистой воды. Это наиболее широко распространенные и универсальные центробежные насосы для чистой воды в Китае, предназначенные в основном для перекачки чистой воды и слабоагрессивных сред с малым и средним расходом, а также средним и низким напором. Они широко используются в таких сферах, как промышленное водоснабжение, водоснабжение и водоотведение в строительстве, сельскохозяйственное орошение, циркуляция в системах кондиционирования воздуха, пожаротушение и т. д.
1.Основное назначение
Насосы серии IS представляют собой одноступенчатые, односторонне всасывающие, консольные, горизонтальные центробежные насосы, соответствующие национальным стандартам для универсальных насосов для чистой воды. Они отличаются крайне простой конструкцией и высокой степенью стандартизации, разработаны специально для перекачки чистой воды при комнатной температуре и слабоагрессивных чистых жидкостей, но не подходят для сред, содержащих твердые частицы, волокна или жидкостей с высокой вязкостью. Эти насосы в первую очередь удовлетворяют требованиям «низкой стоимости, простоты обслуживания и стабильной работы» при перекачке обычной чистой воды.
2.Основные конструктивные особенности
(1) Базовая конструкция (консольная односторонняя)
Одностороннее закрытое рабочее колесо: жидкость всасывается с одной стороны рабочего колеса; закрытое рабочее колесо обладает высоким гидравлическим КПД и подходит для чистой воды; стандартный материал рабочего колеса — серый чугун HT200, по выбору возможны сталь литейная, нержавеющая сталь 304/316 (для слабокоррозионных условий)
Консольная конструкция вала: на одном конце вала насоса установлено рабочее колесо, а на другом — муфта, опора осуществляется тяжелыми подшипниками качения; конструкция компактна, обладает высокой жесткостью и подходит для горизонтальной установки
Корпус насоса спирального типа: конструкция с одним спиральным корпусом преобразует кинетическую энергию рабочего колеса в энергию давления; входной и выходной фланцы расположены горизонтально в одном направлении, что упрощает подключение трубопроводов
(2) Система уплотнения вала
В стандартной комплектации — сальниковое уплотнение, низкая стоимость, простота замены; в качестве опции — картриджное механическое уплотнение (защита от утечек, длительный срок службы), подходит для чистой воды / слабоагрессивных сред, надежное уплотнение, малый объем утечки
(3) Подшипники и привод
Подшипники: однорядный радиальный шарикоподшипник + цилиндрический роликоподшипник, смазка — консистентная, простота обслуживания, срок службы подшипников ≥ 20 000 часов
Привод: горизонтальный двигатель с прямым приводом (эластичная муфта), насос и двигатель установлены на общем чугунном основании, что облегчает обеспечение соосности и обеспечивает плавную работу
(4) Тип установки
Горизонтальная установка, занимает мало места, простое основание, подходит для стационарной установки в насосных станциях, цехах, подвалах зданий и т. д., не требует сложного фундамента
3.Типичный диапазон параметров (государственные стандарты)
Расход: 6,3~400 м³/ч (малый / средний расход, подходит для обычной подачи чистой воды)
Напор: 5~125 м (средний и низкий напор, подходит для водоснабжения, циркуляции, орошения)
Среда: чистая вода, умягченная вода, конденсат, слабокоррозионные нейтральные жидкости (pH 6~8), не содержащие твердых частиц и волокон, с содержанием твердых частиц ≤0,1%
Температура среды: ≤80 °C (обычная), ≤120 °C (высокотемпературная версия ISR)
Частота вращения: 2900 об/мин (2-полюсный двигатель, малый расход и высокий напор), 1450 об/мин (4-полюсный двигатель, большой расход и низкий напор)
Диаметр: DN25~DN200 (подходит для обычных бытовых и промышленных трубопроводов чистой воды)
КПД: 70%~85% (диапазон высокой эффективности по национальным стандартам, хорошая энергоэффективность)
1.Стандартизация в соответствии с национальным стандартом, высокая универсальность, 100% взаимозаменяемость деталей (главное преимущество)
Насосы типа IS строго соответствуют национальному стандарту GB/T 13006; типоразмеры, размеры и комплектующие (рабочее колесо, вал, уплотнение, подшипники) соответствуют единым национальным стандартам. Запчасти для насосов IS одной и той же модели, произведенных любым производителем, являются полностью взаимозаменяемыми; при ремонте нет необходимости в изготовлении запчастей на заказ, запчасти легко приобрести, а их стоимость крайне низка. Это насосы для чистой воды с самой высокой универсальностью среди всех типов насосов.
2.Чрезвычайно простая конструкция, небольшие габариты, легкий вес, чрезвычайно простая установка и наладка
Одноступенчатая односторонне всасывающая консольная конструкция, без сложных разборных корпусов, без многоступенчатых последовательных соединений, без уравновешивающих устройств; мало деталей в агрегате, низкий уровень отказов.
Горизонтальная общая опора, прямое крепление к фундаменту, прямое соединение двигателя с муфтой; монтаж выполняется в течение 1 дня, не требует привлечения специалистов, подходит для быстрого развертывания в новых или реконструируемых проектах.
3.Высокая эффективность, энергосбережение, низкие эксплуатационные расходы
Оптимизированная гидравлическая конструкция, КПД 70–85%, экономия энергии на 5–10% по сравнению с устаревшими насосами для чистой воды; одноступенчатая конструкция без дополнительных энергозатрат, при длительной подаче чистой воды затраты на электроэнергию значительно ниже, чем у многоступенчатых и двухсторонних насосов
4.Удобство обслуживания, крайне низкие затраты на ремонт
Для ремонта не требуется демонтаж входных и выходных трубопроводов: достаточно открутить болты крышки насоса, чтобы извлечь рабочее колесо и уплотнение вала; время ремонта одного агрегата ≤ 1 часа
Цена изнашиваемых деталей (уплотнений, подшипников, рабочих колес и т. д.) низкая, замена проста, годовые затраты на техническое обслуживание составляют всего 1/3–1/2 от затрат на сложные типы насосов
Отсутствует устройство уравновешивания осевой силы (при малом расходе и одностороннем всасывании осевая сила невелика, подшипники выдерживают нагрузку), отсутствуют поломки из-за износа уравновешивающих дисков/труб, крайне низкий уровень отказов
5.Стабильная работа, низкий уровень шума, длительный срок службы
Надежная опора подшипников, высокая жесткость вала, низкий уровень вибрации, шум ≤75 дБ, подходит для гражданского строительства, цехов и других помещений, чувствительных к шуму
При работе с чистой водой отсутствует износ от твердых частиц, длительный срок службы рабочего колеса и корпуса насоса, срок непрерывной работы ≥3 года, цикл капитального ремонта ≥2 года
6.Очень высокое соотношение цены и качества, минимальные совокупные затраты на закупку и эксплуатацию
Простая конструкция, отработанная технология производства, закупочная цена на 40–60 % ниже, чем у двухсторонних и многоступенчатых насосов
Совместимость с обычными двигателями серии Y, не требуется специальный двигатель, низкие затраты на комплектующие, является лучшим выбором для транспортировки чистой воды при ограниченном бюджете
7.Широкий спектр применения, покрывающий потребности в чистой воде во всех отраслях
Подходит практически для всех стандартных задач по перекачке чистой воды: промышленная циркуляционная вода, бытовое водоснабжение в строительстве, пожарное водоснабжение, охлаждающая вода для кондиционеров, сельскохозяйственное орошение, небольшие системы городского водоснабжения, подпитка котлов и т. д. Является «универсальным базовым насосом» для перекачки чистой воды в гражданском и промышленном секторах
Промышленность: циркуляционная охлаждающая вода на заводах, чистая вода для технологических процессов, питательная вода для котлов, транспортировка конденсата
Строительство: бытовое водоснабжение высотных зданий, вторичное водоснабжение, водоснабжение для пожаротушения, циркуляционная вода для систем кондиционирования
Сельское хозяйство: орошение сельскохозяйственных угодий, дождевание в садоводстве, транспортировка чистой воды на животноводческих фермах
Коммунальное хозяйство: небольшие водозаборные станции, водоснабжение и водоотведение в жилых районах, подъем дождевой воды (чистая вода)
Прочее: чистые водяные насосы для центральных систем кондиционирования, тепловых насосов и оборудования для очистки воды
