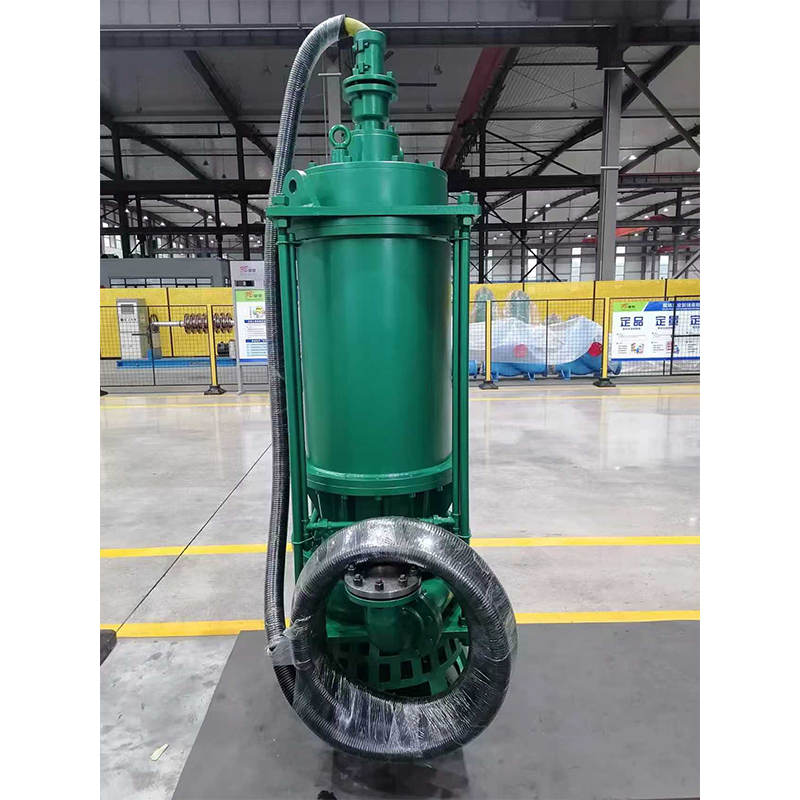

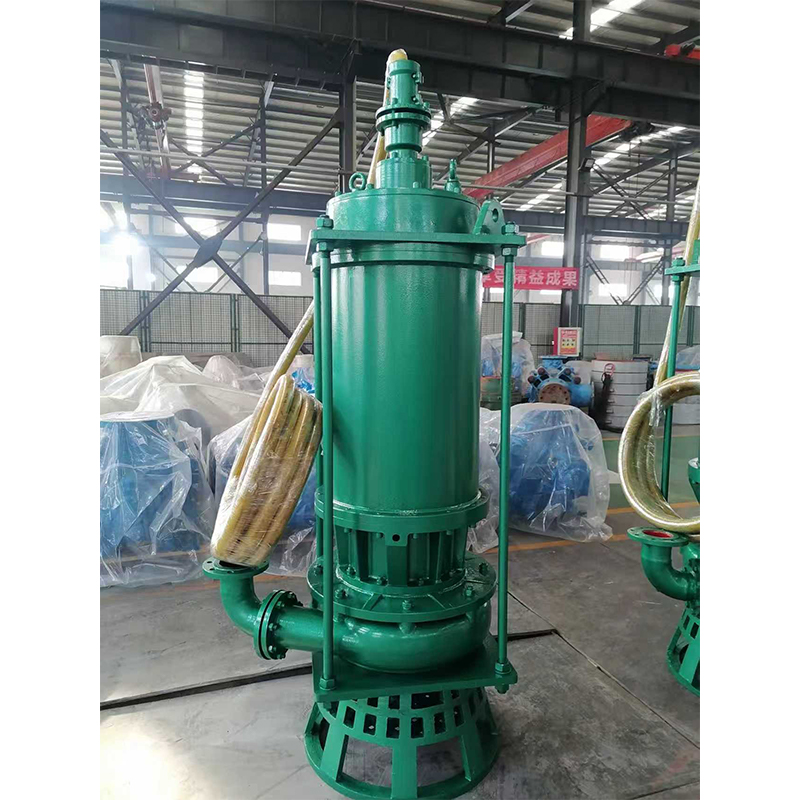

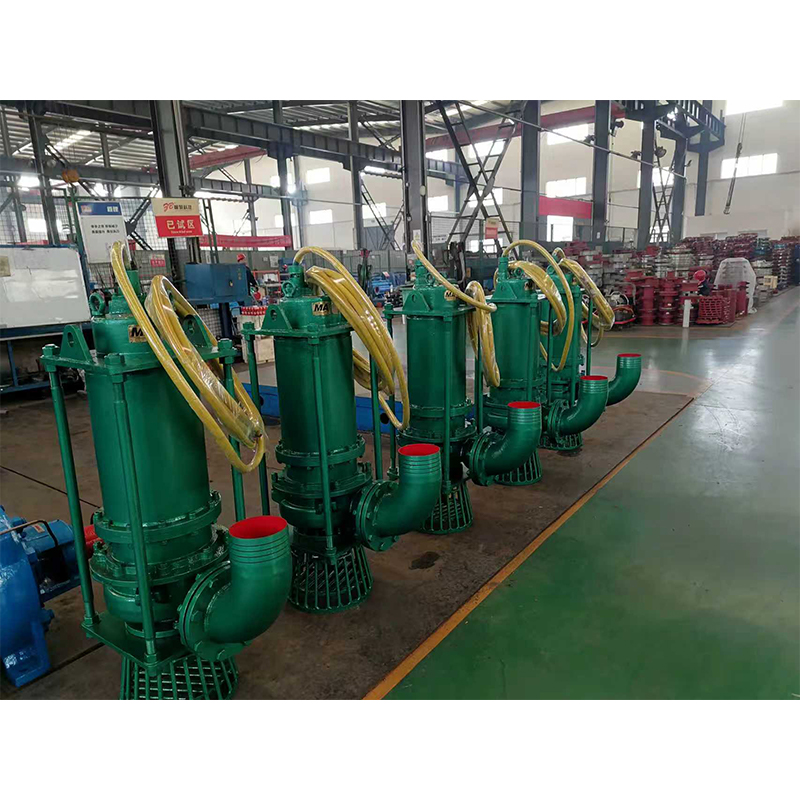

Серия BQZ представляет собой погружные взрывозащищенные шламовые/пескоотводные электронасосы для горнодобывающей промышленности (B = взрывозащита, Q = погружной, Z = шламовый/пескоотводный), специально разработанные для работы в тяжелых условиях, таких как подземные угольные шахты, химическая промышленность и горнодобывающая промышленность, где присутствуют метан, угольная пыль, легковоспламеняющихся и взрывоопасных газов, а также с высоким содержанием твердых частиц (угольный шлам, песок, гравий, грязь). Агрегат имеет погружную конструкцию, представляет собой интегрированную электромеханическую систему с нижним всасыванием и имеет сертификаты безопасности для работы в угольной промышленности и взрывозащиты (Exd I Mb/Exd II BT4). Основное применение: перекачка сточных вод, содержащих твердые частицы, в взрывоопасных зонах, удаление отложений, очистка водохранилищ и дренаж добывающих участков.
1.Основная конструкция
Агрегат имеет вертикальную конструкцию и устанавливается погруженным в воду. Три основных модуля:
Взрывозащищенный погружной электродвигатель: степень защиты IP68, изоляция класса F, интенсивный охлаждение в промежуточном пространстве / радиатор на корпусе, шахтное напряжение 380 В/660 В/1140 В, защита от перегрева, протечки воды, перегрузки и потери фазы, защита от перегорания при холостом ходу / низком уровне воды
Система уплотнений: двойное / тройное механическое уплотнение + изоляция масляной камеры, предотвращающая проникновение шлама и воды в двигатель, устойчивость к износу от твердых частиц, длительный срок службы
Текущие детали (головка насоса): рабочее колесо, спиральный корпус и износостойкая втулка из высокохромистого сплава (Cr26/Cr28), широкий / двойной проток, конструкция, предотвращающая засорение; в нижней части имеется перемешивающее рабочее колесо, разбивающее осадок и иловые отложения, повышающее способность всасывания шлама; нижний всасывающий тип позволяет откачивать воду из мелких заторов
2.Диапазон основных параметров (типичные значения)
Производительность: 10~500 м³/ч
Напор: 10~100 м
Мощность: 2,2~315 кВт
Применимые среды: угольный шлам, шлак, буровой раствор, сточные воды с содержанием твердых частиц ≤40% и размером частиц ≤50 мм; температура ≤40℃
Класс взрывозащиты: Exd I Mb (подземные угольные шахты), Exd II BT4 (химическая промышленность / другие взрывоопасные зоны)
3.Основные области применения
Подземные угольные шахты: добывающие участки, водосборники, вертикальные/наклонные стволы, бункеры для сыпучего угля, дренаж старых отвалов, удаление углевого шлама и отложений
Неугольные горнодобывающие предприятия, металлургия, химическая промышленность: откачка сточных вод с содержанием шлама, хвостовых шламов и буровых растворов в взрывоопасных зонах
Коммунальное хозяйство, строительство: сточные воды с содержанием песка, дноуглубление рек, дренаж строительных котлованов (взрывоопасные условия)
1.Взрывобезопасность, пригодность для работы в условиях повышенной опасности
Разработан в строгом соответствии с горнодобывающими стандартами взрывозащиты (MT/T671), взрывозащищенный корпус + взрывозащищенная распределительная коробка исключают возможность возгорания метана и угольной пыли от искр или высокой температуры. Имеет сертификат безопасности для угольной промышленности и сертификат взрывозащиты, что позволяет безопасно эксплуатировать насос в подземных угольных шахтах (зона взрывоопасности класса I) и на химических предприятиях (зона взрывоопасности класса II) без угрозы безопасности.
Многоуровневая защита двигателя (от перегрева, протечки, перегрузки, потери фазы) обеспечивает более безопасную работу.
2.Износостойкость и защита от засорения, стабильная работа в условиях высокой концентрации твердых частиц
Рабочие детали изготовлены из высокохромистого износостойкого сплава, отличающегося высокой твердостью, устойчивостью к абразивному износу и низким уровнем износа. Срок службы в 3–5 раз превышает срок службы обычных чугунных насосов, что делает их подходящими для длительной перекачки угольного шлама, песка, гравия и шламовых растворов с высоким содержанием твердых частиц.
Рабочее колесо с широким/двойным проходом и большим проходным каналом пропускает крупные частицы (≤50 мм), не забивается, не запутывается и не заклинивает, что решает проблему забивания традиционных насосов.
В нижней части встроенное перемешивающее рабочее колесо, которое интенсивно перемешивает осадочные отложения, превращая застоявшийся ил и осадочный песок в турбулентный поток, что значительно повышает эффективность всасывания шлама, предотвращает заиление и позволяет откачивать воду, скопившуюся на дне бассейна или колодца.
3.Погружная интегрированная конструкция, упрощенная установка и эксплуатация
Погружение всего агрегата, не требуется строительство насосной станции, не требуются сложные системы впуска воды / донные клапаны, насос помещается непосредственно в бассейн / колодец, быстрая установка, небольшая занимаемая площадь, гибкость перемещения, подходит для ограниченного пространства в колодцах и временного водоотвода.
Не требует смазки сальника и внешнего охлаждения; двигатель охлаждается за счет рабочей среды или промежуточного слоя; не перегревается при работе вхолостую при низком уровне воды или в течение короткого времени; подходит для условий с большими колебаниями уровня воды и в режиме автономной работы.
Компактная конструкция и модульный дизайн; легко разбирается для проверки, легко заменяются изнашиваемые детали (рабочее колесо, уплотнение); низкие затраты на техническое обслуживание и короткие простои.
4.Высокая эффективность и энергосбережение, надежная работа
Гидравлически оптимизированная конструкция, высокий КПД, ровная кривая мощности, отсутствие перегрузок при любых условиях эксплуатации, исключение перегрузки и перегрева двигателя, адаптация к сложным колебаниям условий эксплуатации.
Прямой соосный привод двигателя и насоса, низкий уровень вибрации и шума, плавная работа, длительный срок службы при непрерывной работе, подходит для круглосуточного бесперебойного водоотвода
Конструкция с нижним всасыванием позволяет откачивать воду до уровня всего нескольких сантиметров от дна, обеспечивая высокую степень очистки и уменьшая количество остаточных отложений.
5.Высокая адаптивность, многофункциональность
Устойчивость к слабой коррозии и износу, возможность перекачки угольного шлама, шлака, шлама, сточных вод, смесей с песком и илом, удовлетворение разнообразных потребностей по откачке шлама и дренажу в зонах с повышенной взрывоопасностью
Модель BQZ представляет собой универсальный специализированный шламовый насос, сочетающий в себе взрывозащиту, погружную конструкцию, износостойкость, перемешивающие функции и защиту от засорения. Он идеально решает проблемы, связанные с откачкой воды и шлама в условиях высокого содержания твердых частиц, склонности к заиливанию и ограниченного пространства в взрывоопасных зонах угольных шахт и химических предприятий. Насос отличается безопасностью, долговечностью, простотой монтажа и высокой эффективностью, что делает его ключевым оборудованием для работы в условиях высокого риска при перекачке шлама.
