Комплексная система автоматизации насосов представляет собой интеллектуальное решение, объединяющее датчики, ПЛК-управление, частотно-регулируемые приводы, связь через Интернет вещей и управление через облачную платформу. Ее основная задача — обеспечить интеллектуальную работу насосов на всех этапах, включая «автономную работу, автоматическую регулировку, удаленный мониторинг, безопасность и энергосбережение». Такие системы широко применяются в сфере коммунального водоснабжения, промышленного водоснабжения и водоотведения, сельскохозяйственного орошения, очистки сточных вод и других областях.
1.Уровень сбора данных (сбор данных)
«Органы чувств» системы, отвечающие за сбор физических величин на объекте в режиме реального времени и обеспечивающие основу для управления:
Контроль уровня жидкости: ультразвуковые / радиолокационные датчики уровня, контролирующие уровень воды в резервуарах, колодцах и водосборных колодцах для предотвращения перекачки при отсутствии воды или перелива.
Контроль давления: датчики давления, измеряющие давление на выходе насоса и в трубопроводной сети для поддержания постоянного давления.
Мониторинг расхода: электромагнитные / ультразвуковые расходомеры, измеряющие мгновенный / суммарный расход, для подсчета объема подаваемой воды.
Состояние оборудования: датчики тока / напряжения / мощности, датчики температуры / вибрации двигателя, датчики утечки воды.
Вспомогательный мониторинг: датчики качества воды (pH, остаточный хлор), температура и влажность в насосной, система контроля доступа / видеонаблюдение.
2.Уровень управления (центральный мозг)
ПЛК (программируемый логический контроллер): ядро системы, выполняющее логику автоматического управления (например, ПИД-регулирование постоянного давления, связь с уровнем воды, чередование нескольких насосов).
Шкаф управления частотным преобразователем / частотный преобразователь: регулирует скорость вращения насоса, обеспечивая подачу воды по требованию, энергосбережение и снижение потребления (экономия энергии по сравнению с частотой сети составляет 30–50 %).
Человеко-машинный интерфейс (HMI): локальный сенсорный экран, отображающий параметры, позволяющий изменять настройки и осуществлять ручное управление.
Цепи защиты: автоматическая защита от перегрузки, потери фазы, перенапряжения, пониженного напряжения, отсутствия воды и перегрева.
3.Уровень связи (передача данных)
Проводная связь: Ethernet, RS485 (Modbus), стабильная и надежная, подходит для промышленных зон и городских районов.
Беспроводная связь: 4G/5G, LoRa, NB-IoT, подходит для удаленных сельскохозяйственных угодий и насосных станций в полевых условиях.
Протоколы: MQTT, OPC UA, для интеграции с облачной платформой и системой SCADA.
4.Уровень платформы (удаленное управление)
Локальная SCADA: большой монитор в диспетчерской, централизованное управление несколькими насосными станциями.
Облачная платформа / мобильное приложение: удаленный мониторинг в реальном времени, исторические графики, push-уведомления о тревогах, изменение параметров, экспорт отчетов.
Цифровой двойник: 3D-визуализация насосной станции, моделирование рабочего состояния.
Автоматическое регулирование постоянного давления / постоянного расхода (наиболее часто используемое)
На основе заданных значений давления / расхода ПЛК с помощью алгоритма ПИД автоматически регулирует частоту преобразователя частоты, обеспечивая стабильное давление в трубопроводной сети.
Группа из нескольких насосов: автоматическое включение/выключение насосов, циклическая ротация, автоматическое переключение на резервный насос в случае выхода из строя основного.
Автоматическое регулирование уровня воды
Остановка насоса при высоком уровне воды, запуск насоса при низком уровне воды, защита от пересушивания при чрезмерно низком уровне воды.
Дренажный насос: автоматический принудительный слив при полном уровне воды.
Удаленный мониторинг и управление
Просмотр на мобильном телефоне / компьютере: ток, напряжение, давление, расход, уровень воды, энергопотребление.
Удаленное управление: запуск/остановка, регулировка скорости, изменение настроек, сброс неисправностей.
Интеллектуальная сигнализация и защита
Мониторинг в реальном времени: перегрузка, отсутствие фазы, перенапряжение, пониженное напряжение, утечка воды, перегрев, низкий уровень жидкости.
Способы оповещения: push-уведомления в приложении, SMS, звуковые и световые сигналы, телефонные звонки; автоматическая остановка / переключение насоса.
Энергосберегающий режим работы
Частотно-регулируемый привод: подача воды по требованию, предотвращение перелива при большом расходе и частых запусков/остановок.
Режим сна и пробуждения: автоматический переход в режим сна при небольшом расходе в ночное время, пробуждение при падении давления.
Управление данными
Хранение исторических данных, статистика энергопотребления, отчеты о работе, журнал неисправностей.
Поддержка экспорта в Excel, анализ кривых.
Водоснабжение городов и жилых районов: водоснабжение с постоянным давлением и частотно-регулируемым приводом, автоматический режим работы, удаленное управление и техническое обслуживание.
Сельскохозяйственное орошение: автоматическая подача воды на поля и в сады, орошение по расписанию, дистанционное управление.
Промышленный контурный водооборот / водоснабжение и водоотведение: охлаждающий контур, подъем сточных вод, подача с постоянным давлением.
Защита от наводнений и дренаж: автоматический слив на дождевых насосных станциях, автоматический запуск при ливневых осадках.
Дренаж на шахтах / скважинах: автоматическое регулирование уровня воды в шахтах, защита насосов от затопления.
Очистка сточных вод: автоматическое управление подъемными насосами и аэрационными насосами.
Автоматический режим работы: сокращение трудозатрат, снижение затрат на эксплуатацию и техническое обслуживание.
Значительная экономия энергии: частотно-регулируемый привод + интеллектуальное управление, экономия электроэнергии 30–50 %.
Стабильность и надежность: автоматическая защита, самодиагностика неисправностей, автоматическое переключение на резервный насос.
Удаленное управление: мониторинг в любое время и в любом месте, быстрая реакция.
Цифровое управление и эксплуатация: анализ энергопотребления, отслеживание неисправностей, напоминания о техническом обслуживании.
Насосная установка (основной насос + резервный насос)
Датчики: уровня, давления, расхода, электрических параметров

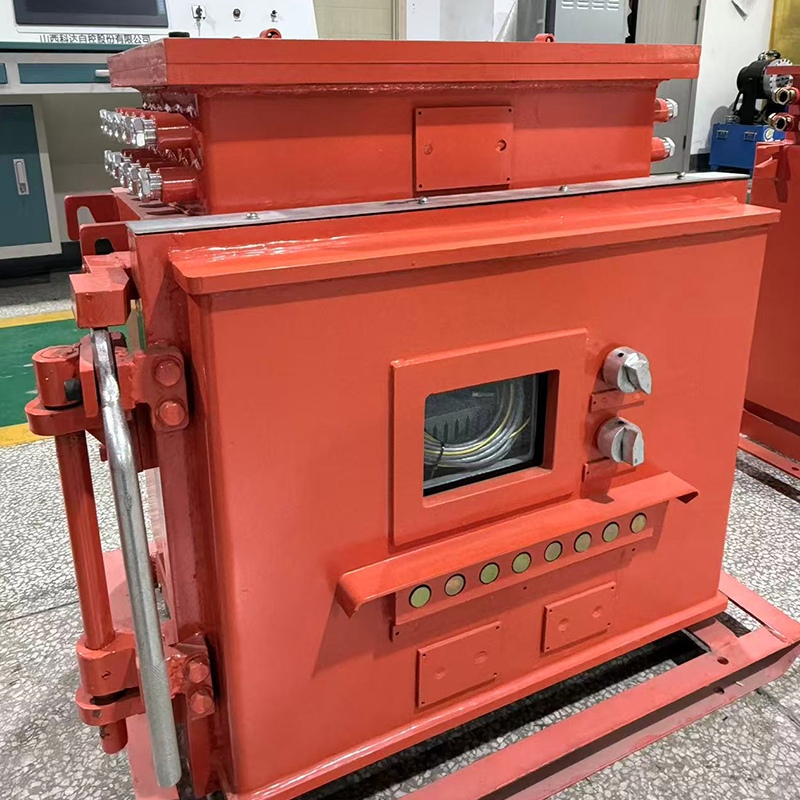

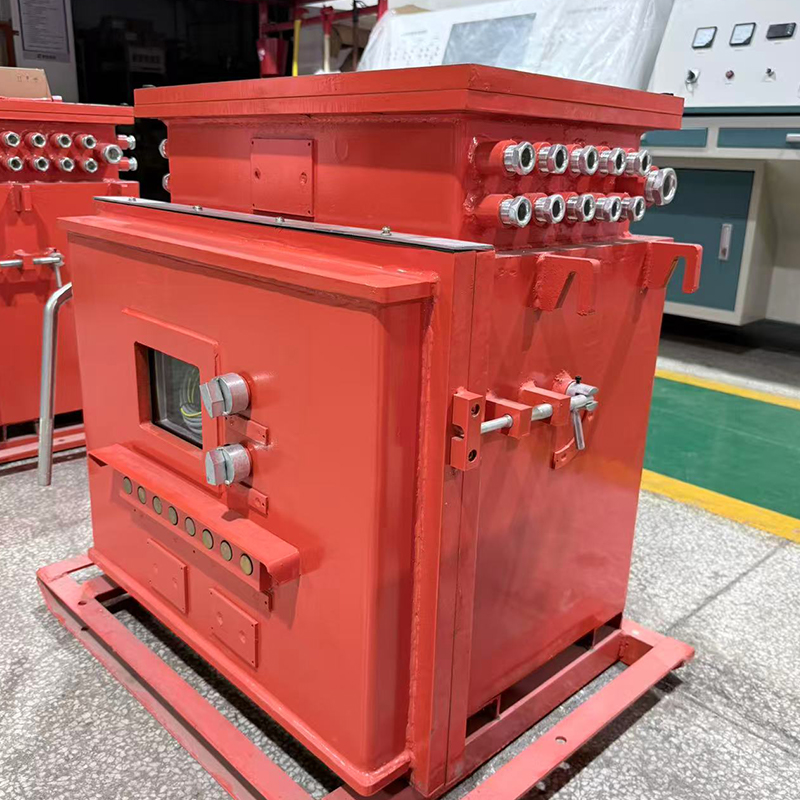

Шкаф управления: ПЛК, преобразователь частоты, HMI, автоматический выключатель, модули защиты
Модули связи: 4G/WiFi/Ethernet
Учетная запись на облачной платформе / в приложении
Клапаны трубопроводов, стабилизационный бак, комплектующие для обеспечения безопасности
Шахтный взрывозащищенный шламовый насос типа ZD специально разработан для горнодобывающей, металлургической, угольной промышленности и электроэнергетики с целью перекачивания высококонцентрированных, высокоабразивных пульп, содержащих твердые частицы, хвостов и угольного шлама.
Насосы серии BQ — это крупногабаритное оборудование для откачки воды в шахтах, разработанное нашей компанией совместно с Центром по спасательным работам, откачке воды и ликвидации последствий чрезвычайных ситуаций в горнодобывающей промышленности провинции Хэньнань.
Насосы серии SL представляют собой одноступенчатые, двухсторонние центробежные насосы с разъемным корпусом, относящиеся к универсальным высокоэффективным моделям с большим расходом и средним или низким напором.
Насос типа ZJ(E) представляет собой горизонтальный одноступенчатый одностороннего всасывания центробежный шламовый насос консольной конструкции.
Многоступенчатый центробежный насос коррозионностойкого типа DF представляет собой разработанную нашим заводом на основе традиционного многоступенчатого центробежного насоса коррозионностойкую модель многоступенчатого насоса.
Серия IS представляет собой одноступенчатые односторонне всасывающие горизонтальные центробежные насосы (соответствующие стандарту GB/T 13006), относящиеся к базовым моделям, предназначенным специально для перекачки чистой воды.
Многоступенчатый центробежный насос типа MD в шахтном износостойком исполнении представляет собой усовершенствованную на основе обычного многоступенчатого центробежного насоса конструкцию износостойкого многоступенчатого центробежного насоса.
CDLK(F) представляет собой вертикальный несамовсасывающий многоступенчатый центробежный повысительный насос из нержавеющей стали погружного монтажа (CDLK — стандартное исполнение для чистой воды, CDLKF — исполнение с повышенной стойкостью к слабоагрессивным средам).
Шахтный взрывозащищенный шламовый насос типа ZG: ключевое оборудование для безопасной транспортировки в подземных выработках. Шахтный взрывозащищенный шламовый насос типа ZG представляет собой горизонтальный одноступенчатый центробежный шламовый насос с односторонним всасыванием.
Насосы серии ZBW представляют собой одноступенчатые односторонне всасывающие горизонтальные трубопроводные центробежные насосы, основными особенностями которых являются горизонтальное расположение впускного и выпускного патрубков одного диаметра на одной линии, горизонтальная прямая передача и компактность конструкции.
Насосы серии KVR представляют собой вертикальные одноступенчатые односторонне всасывающие насосы, специально разработанные для перекачки сред с крупными частицами, длинными волокнами, высокой вязкостью и склонных к запутыванию.
Основное применение: перекачка сточных вод, содержащих твердые частицы, в взрывоопасных зонах, удаление отложений, очистка водохранилищ и дренаж добывающих участков.
Струйные насосы, также называемые водоструйными вакуумными насосами, не имеют вращающихся частей и двигателя; они создают вакуум исключительно за счет струи жидкости (воды, пара, воздуха и т. д.), движущейся с высокой скоростью.
Шламовые насосы серии LZ — это легкие горизонтальные насосы для перекачки двухфазных жидкостей (твердых частиц в жидкости), отличающиеся низким весом, износостойкостью, отсутствием уплотнений в погружной части, простотой монтажа и низкими эксплуатационными затратами.
SF(T) представляет собой легкий модульный полностью выполненный из нержавеющей стали вертикальный многоступенчатый центробежный насос (SF — стандартное исполнение, SFT — исполнение для высоких температур или особых условий эксплуатации), являющийся аналогом серий CDL или CDLF.
Агрегат имеет погружную конструкцию, представляет собой интегрированную электромеханическую систему с нижним всасыванием и имеет сертификаты безопасности для работы в угольной промышленности и взрывозащиты (Exd I Mb/Exd II BT4).
