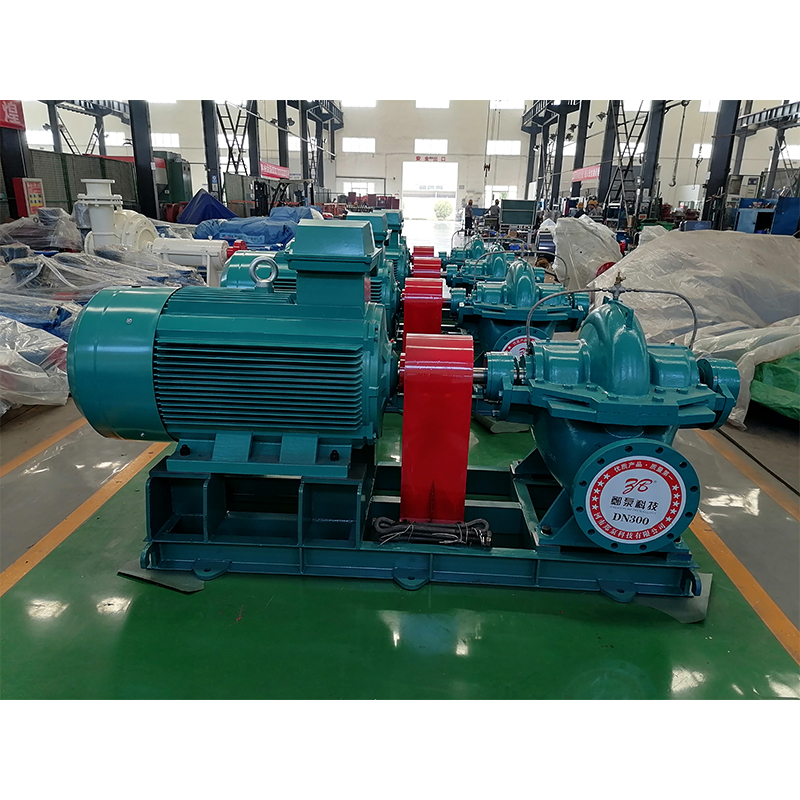

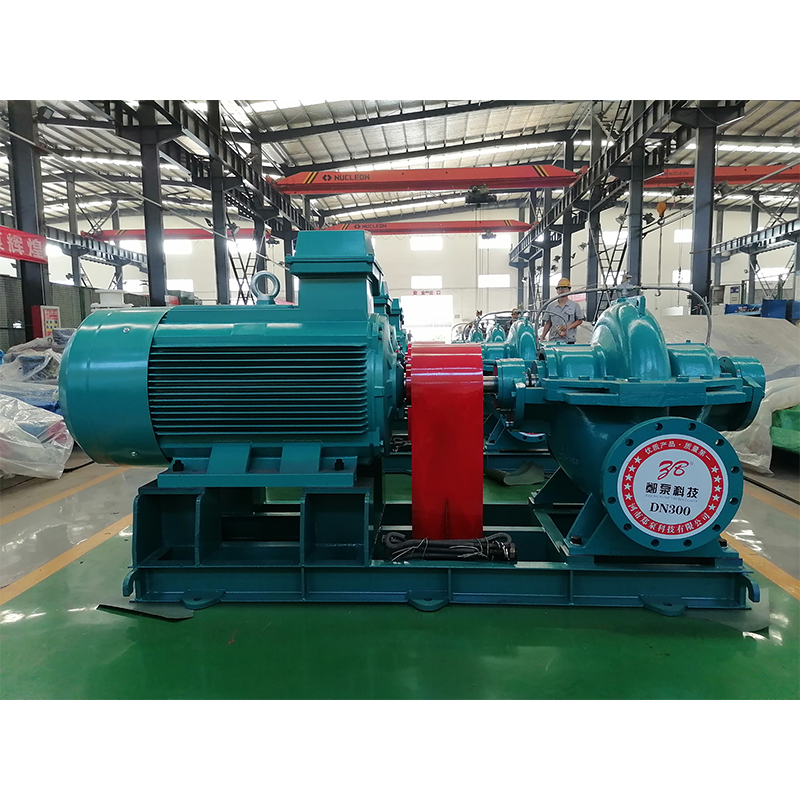

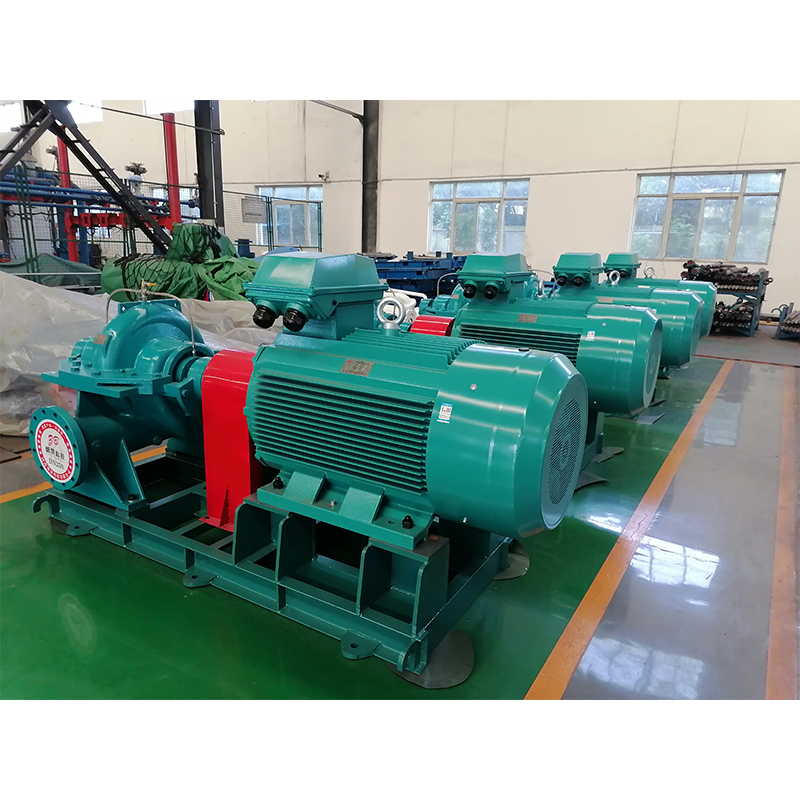

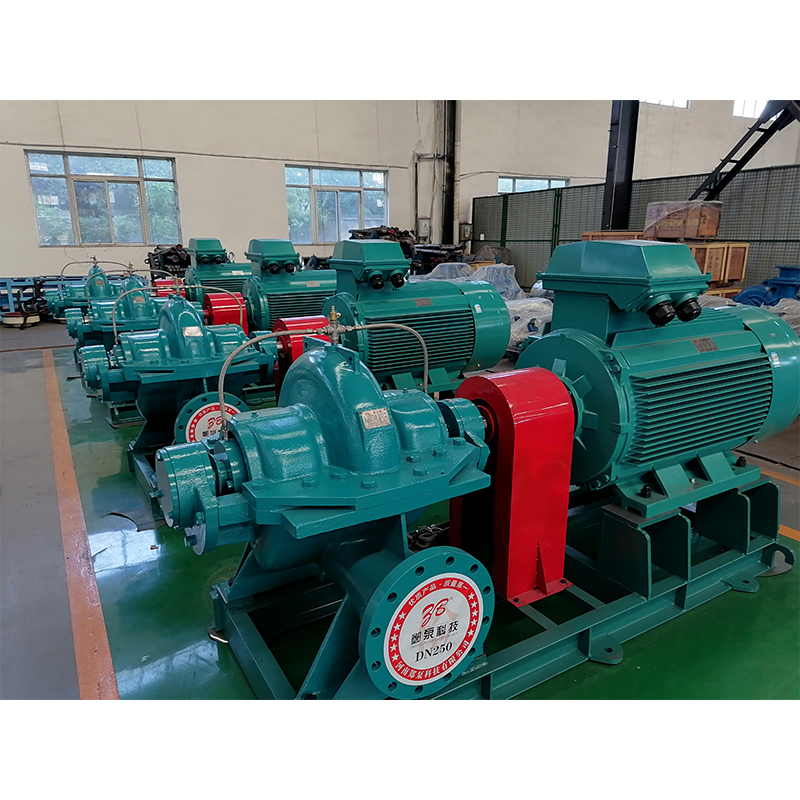

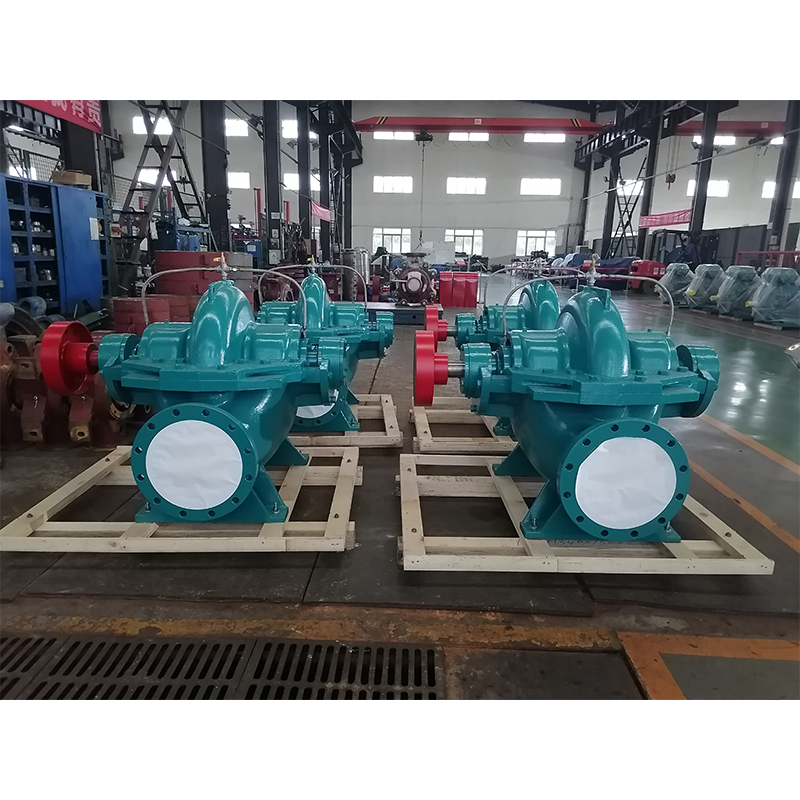

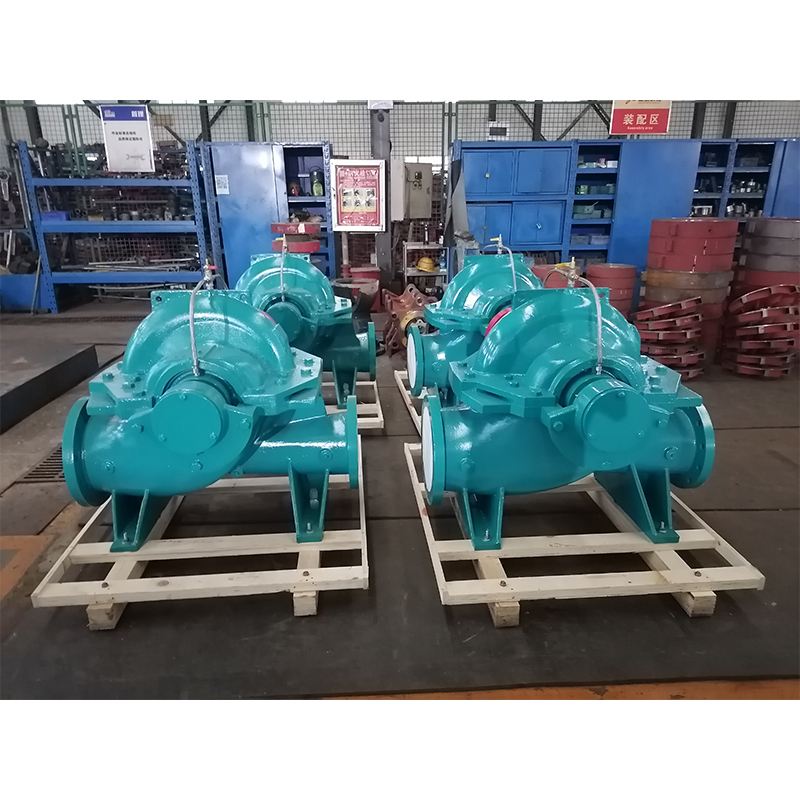

Насосы серии SL представляют собой одноступенчатые, двухсторонние центробежные насосы с разъемным корпусом, относящиеся к универсальным высокоэффективным моделям с большим расходом и средним или низким напором. Их основными особенностями являются двухстороннее рабочее колесо, конструкция с разъемным корпусом, высокая пропускная способность при низком энергопотреблении и стабильная работа. Они широко используются в системах городского водоснабжения, циркуляции воды на электростанциях, ирригации и дренажа, промышленного охлаждения, циркуляции в химической промышленности и других системах с большим расходом, являясь основной стандартной моделью среди насосов с разъемным корпусом.
1.Основное назначение
Насосы серии SL представляют собой одноступенчатые двухстороннего всасывания горизонтальные центробежные насосы с разъемным корпусом, отличающиеся от одностороннего всасывания и многоступенчатых насосов. Их основными преимуществами являются высокая пропускная способность, низкий уровень кавитации, плавная работа и удобство технического обслуживания. Они специально разработаны для обеспечения непрерывной и стабильной подачи жидкости с большим расходом и средним или низким напором и являются основным типом насосов в системах с большим расходом в таких отраслях, как коммунальное хозяйство, энергетика, гидротехника и химическая промышленность.
2.Основные конструктивные особенности (двойное всасывание + разъемная конструкция — две ключевые особенности конструкции)
(1) Двойное всасывающее рабочее колесо (основа)
Симметричная конструкция с двойным всасыванием: жидкость всасывается одновременно с обеих сторон рабочего колеса, нагрузка на рабочее колесо полностью симметрична, осевая сила автоматически уравновешивается, не требуются устройства уравновешивания осевой силы (такие как уравновешивающие диски или трубки), что полностью устраняет износ подшипников и уплотнений от осевой силы и обеспечивает более стабильную работу
Рабочее колесо имеет закрытую конструкцию с двумя потоковыми каналами и большой площадью прохождения потока. Широкие каналы обеспечивают низкое сопротивление и низкий запас по кавитации (NPSHr), что обеспечивает высокую устойчивость к кавитации и делает насос подходящим для условий работы с большим расходом и низким напором
Материал рабочего колеса: в стандартной комплектации — литая сталь / чугун с шаровидным графитом, по выбору — нержавеющая сталь (304/316), износостойкий сплав; подходит для чистой воды, сточных вод и слабокоррозионных сред
(2) Горизонтальный корпус с разъемной конструкцией (основа для технического обслуживания)
Корпус насоса разделен по горизонтальной оси на верхнюю крышку и нижнюю часть, соединенные болтами, образуя цельный винтовой канал.
Конструкция с разъемным корпусом и быстрым демонтажем: при техническом обслуживании не требуется демонтировать входные и выходные трубопроводы, двигатель и муфту; достаточно ослабить болты верхней крышки, снять ее и извлечь все основные компоненты, включая рабочее колесо, вал, уплотнение и подшипники, что обеспечивает высокую эффективность ремонта.
Корпус насоса имеет конструкцию с двойной или одинарной спиральной камерой, что обеспечивает хороший баланс радиальных сил, низкий уровень вибрации и шума; входные и выходные фланцы расположены горизонтально в одном направлении, что упрощает подключение трубопроводов и облегчает монтаж
(3) Система уплотнения вала и подшипников
Уплотнение вала: в стандартной комплектации — сальниковое уплотнение / сборное механическое уплотнение; в качестве опции — двухстороннее механическое уплотнение + система промывки; надежное уплотнение, малый объем утечки, подходит для чистой воды / слабоагрессивных сред
Подшипники: комбинация тяжелых цилиндрических роликовых подшипников и радиально-упорных шарикоподшипников, высокая несущая способность и точность, поддержка длинного вала с двойным всасыванием, уровень вибрации ≤2,5 мм/с, срок службы подшипников ≥50 000 часов, поддержка круглосуточной работы
Вал: вал из высокопрочной легированной стали, высокая жесткость и малый прогиб, предотвращение деформации вала и износа уплотнений во время работы
(4) Установка и привод
Горизонтальная установка, насос и двигатель на общем фундаменте, прямой привод через жесткую/эластичную муфту, также возможен привод через ременную передачу, легко обеспечить точность монтажа, хорошая соосность при работе
Фундамент оснащен амортизирующими прокладками, снижающими передачу вибрации, подходит для стационарной установки в насосных помещениях, насосных станциях и т. д.
3.Типовые диапазоны параметров
Расход: 100–20 000 м³/ч (широкий диапазон расходов, удовлетворяющий потребностям коммунального хозяйства, электростанций и гидротехнических сооружений)
Напор: 10–150 м (преимущественно средний и низкий напор, подходит для циркуляционной воды, водоснабжения, орошения и дренажа)
Среда: чистая вода, сточные воды, дождевая вода, циркуляционная вода, слабокоррозионная промышленная вода, содержание твердых частиц ≤ 5 %, размер частиц ≤ 3 мм
Температура среды: ≤80 °C (стандартная), ≤120 °C (высокотемпературная версия по заказу)
Частота вращения: 1450 об/мин (основная версия, низкая частота вращения, низкий износ, низкий уровень шума), 2900 об/мин (малый расход, высокий напор)
Диаметр: DN80~DN1200 (подходит для насосных станций от малых до сверхкрупных)
1.Симметричная конструкция с двусторонним всасыванием, самоуравновешивание осевой силы, исключительно стабильная работа (главное преимущество)
Двустороннее рабочее колесо обеспечивает одновременный вход жидкости с обеих сторон, полностью компенсируя осевую тягу и обеспечивая нулевую осевую силу. Отсутствие необходимости в балансировочном диске/балансировочной трубке позволяет полностью избежать таких неисправностей, как нагрев подшипников, износ уплотнений и осевой люфт, вызванных осевой силой. Низкий уровень вибрации и шума, крайне низкая частота отказов, срок непрерывной работы ≥10 000 часов
2.Горизонтальное разъемное исполнение, ремонт без демонтажа трубопроводов, повышение эффективности технического обслуживания на 80%
По-настоящему бестранспортный ремонт: достаточно открутить болты верхней крышки и снять ее, чтобы извлечь все рабочие детали. Ремонт одного насоса занимает ≤1,5 часа. По сравнению с односторонне всасывающими насосами (требующими демонтажа трубопроводов и двигателя) это значительно сокращает время простоя и снижает затраты на техническое обслуживание, что подходит для объектов коммунального хозяйства, электростанций и гидротехнических сооружений, где требуется непрерывная работа
3.Большой расход + низкий уровень кавитации, высокая энергоэффективность, низкие затраты на эксплуатацию в долгосрочной перспективе
Двухстороннее всасывание с большим рабочим колесом + широкий проходной канал: расход в 2 раза превышает расход односторонних насосов того же диаметра; одноступенчатая конструкция обеспечивает сверхбольшой расход без необходимости последовательного соединения нескольких ступеней, что упрощает систему и снижает энергопотребление
Запас по кавитации NPSHr у двухстороннего насоса на 30–50 % ниже, чем у одностороннего, что обеспечивает высокую устойчивость к кавитации и снижает риск повреждений. Подходит для всасывания воды при низком уровне жидкости и большом расходе.
Оптимизированная гидравлическая конструкция обеспечивает КПД 85–92 % (лучший показатель в отрасли), что на 5–10 % экономичнее обычных односторонних насосов и значительно снижает затраты на электроэнергию при длительной эксплуатации.
4.Высокая жесткость конструкции, низкий уровень вибрации, длительный срок службы и высокая надежность
Тяжелые подшипники + высокожесткий вал + корпус с разъемной конструкцией: прогиб вала минимален, радиальные силы хорошо сбалансированы, вибрация и шум всего агрегата значительно ниже, чем у односторонних насосов; износ проточных частей равномерный, без неравномерного износа; интервал между капитальными ремонтами составляет ≥2 года, что на 50% и более превышает срок службы обычных насосов
5.Удобство монтажа, простота компоновки трубопроводов, высокая адаптивность
Входные и выходные фланцы расположены горизонтально в одном направлении и на одной высоте, трубопроводы не требуют изменения направления и сложных опор, монтаж и наладка просты; общий фундамент + прямой привод с помощью муфты, легко обеспечить соосность, подходит для новых насосных станций и модернизации старых, обладает чрезвычайно высокой адаптивностью
6.Универсальность, полный ассортимент типоразмеров, покрытие потребностей в большом расходе во всех сценариях
Модельный ряд охватывает расходы от малых до более 20 000 м³/ч, диаметры от DN80 до DN1200, материалы на выбор: литая сталь, нержавеющая сталь, износостойкий сплав; подходит практически для всех сценариев транспортировки с большим расходом: городское водоснабжение, циркуляционная вода на электростанциях, ирригация и дренаж, промышленное охлаждение, циркуляция в химической промышленности, защита от наводнений и дренаж; стандартизация комплектующих, высокая взаимозаменяемость
7.Устойчивость к перегрузкам, адаптация к изменяющимся условиям эксплуатации, безопасность работы
Двустороннее рабочее колесо равномерно распределяет нагрузку и обладает высокой устойчивостью к перегрузкам. Обеспечивает стабильную работу при колебаниях расхода, изменениях уровня жидкости и наличии небольшого количества примесей в среде, не подвержено заклиниванию и повреждениям, подходит для условий эксплуатации с большими колебаниями
Коммунальное хозяйство: водоснабжение городских водозаборных станций, вторичное водоснабжение, насосные станции для дождевой воды/сточных вод, защита от наводнений и дренаж
Энергетика: циркуляционные насосы тепловых и атомных электростанций, питательные насосы котлов (среднего и низкого давления), транспортировка зольной и шлаковой воды
Водное хозяйство: водоснабжение из водохранилищ, орошение сельскохозяйственных угодий, дренаж рек, гидротехнические проекты, такие как «Переброска воды с юга на север»
Промышленность: циркуляционная и технологическая вода, транспортировка воды, очистка сточных вод в металлургии, химической, бумажной и текстильной промышленности
Прочее: пожарное водоснабжение аэропортов, портов и крупных зданий, циркуляционная вода для систем кондиционирования
