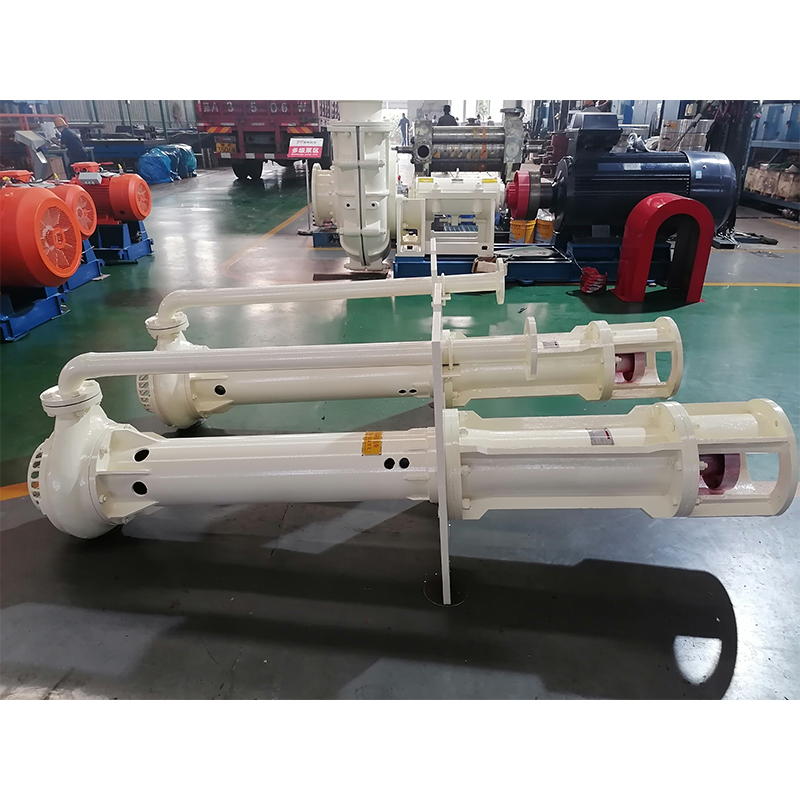

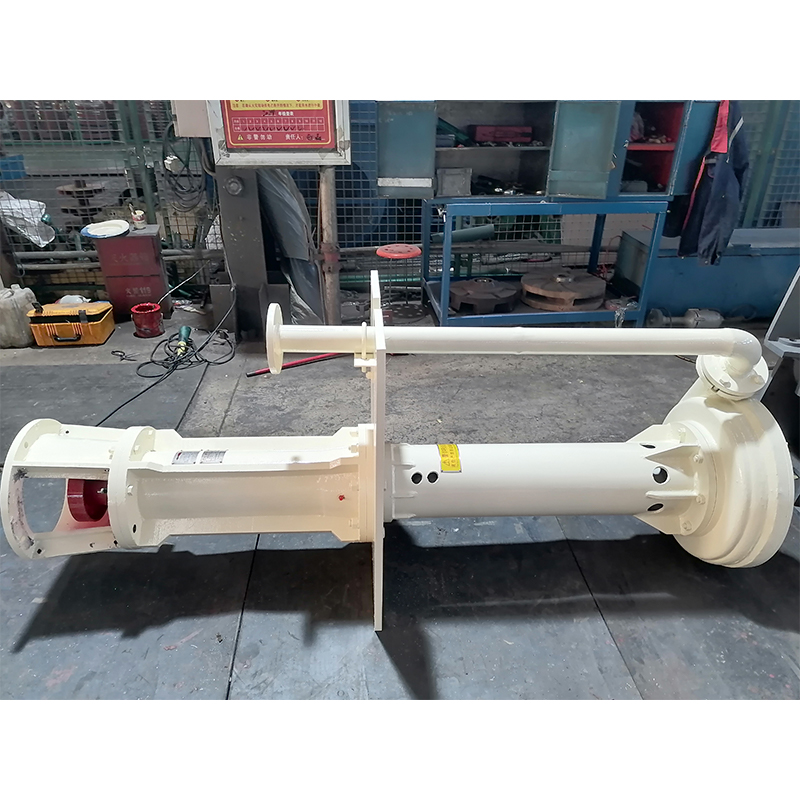

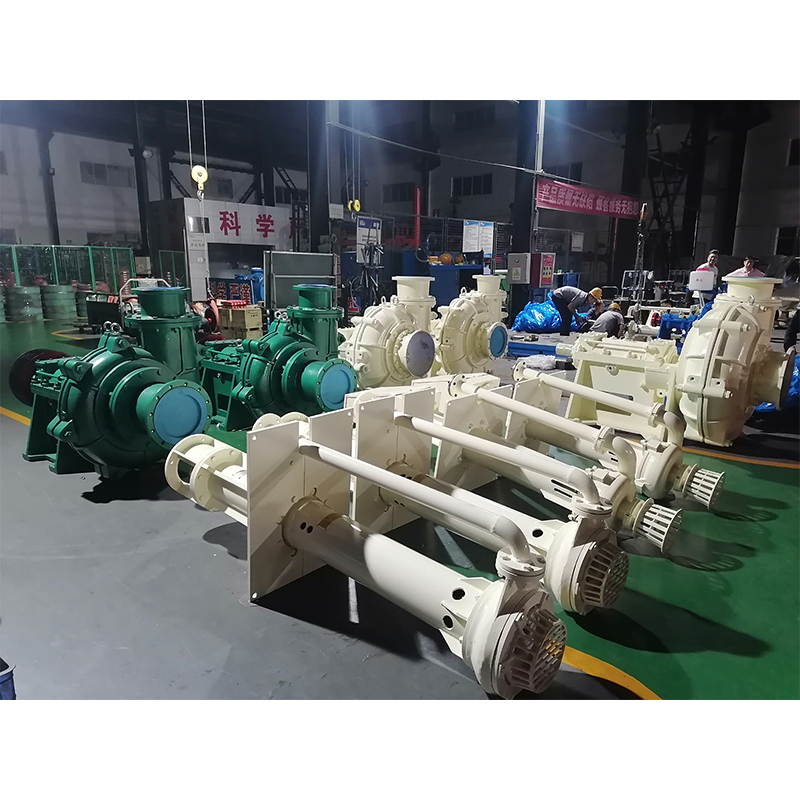

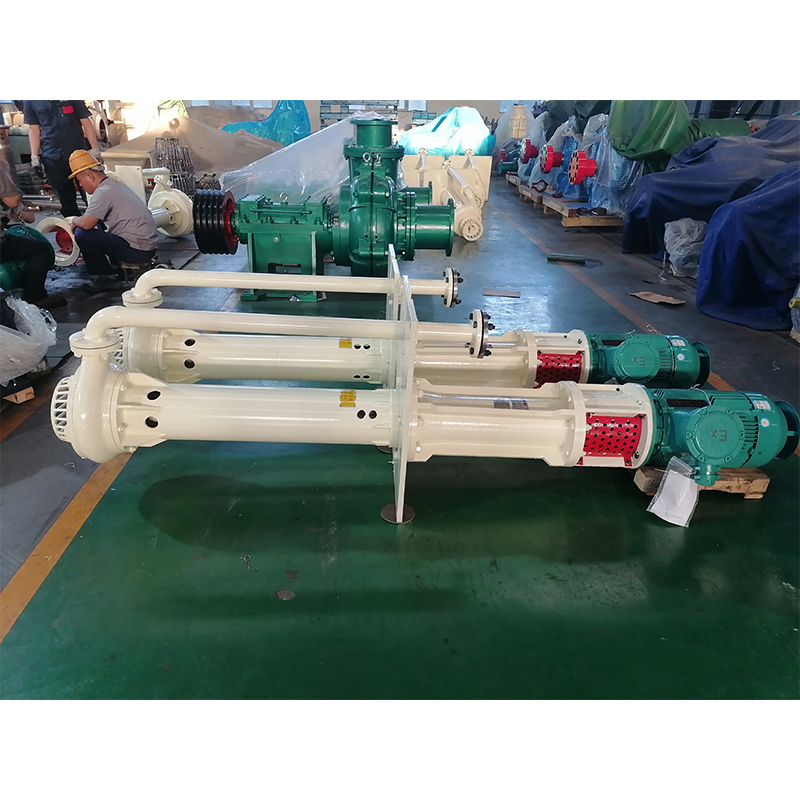

ZDLY представляет собой вертикальный полупогружной одноступенчатый центробежный шламовый насос с односторонним всасыванием в шахтном взрывозащищенном исполнении. Насос специально разработан для перекачивания высококонцентрированных высокоабразивных рудных пульп, угольного шлама, хвостов и золошлаковых смесей из зумпфов, отстойников, хвостохранилищ, угольных шламовых ям и других емкостей в подземных выработках угольных шахт (во взрывоопасных зонах по газу или угольной пыли). Является вертикальным полупогружным модернизированным вариантом горизонтального взрывозащищенного насоса типа ZD. Ключевым образом решает четыре основные проблемы подземной откачки из зумпфов: перекачивание из погруженного состояния, отсутствие утечек, взрывозащищенная безопасность, износостойкость и устойчивость к засорению.
1.Основная конструкция
Вертикальная полупогружная консольная конструкция, корпус насоса погружается в зумпф пульпы или подземный приямок, электродвигатель расположен над поверхностью жидкости (во взрывонепроницаемом исполнении). Отсутствие необходимости заливки насоса, возможность пуска на сухую, отсутствие риска утечек через уплотнение вала.
Проточные части (рабочее колесо, защитная втулка, защитная плита): высокохромистый износостойкий сплав Cr26 или Cr28, твердость HRC 60–65. Полуоткрытое или открытое рабочее колесо с широкими проточными каналами, обеспечивающее прохождение крупных твердых частиц.
Валопровод: удлиненный приводной вал, усиленный корпус подшипников, бессальниковая конструкция (погружное исполнение под уровень жидкости, полностью исключающее протечки воды или подсос воздуха через уплотнение).
Взрывозащищенная комплектация: насос в сборе имеет сертификацию по безопасности для угольных шахт MA и взрывозащите GB 3836. Взрывонепроницаемый электродвигатель, адаптирован для подземных условий категории I с опасностью воспламенения газа или угольной пыли.
2.Диапазон рабочих параметров
Диаметр выходного патрубка: 50–200 мм. Подача: 10–600 м³/ч. Напор: 5–100 м. Частота вращения: 980 или 1450 об/мин.
Концентрация перекачиваемой пульпы: рудная пульпа не более 60 % (по массе), зольная пульпа не более 45 %. Диаметр проходимых твердых частиц не более 12 мм. Температура среды не более 60 °C.
Глубина погружения: стандартно 0,5–3 м, возможно изготовление с удлиненным валом до 5 м под заказ, адаптируется к различной глубине зумпфов или подземных приямков.
3.Основное позиционирование
Замена горизонтальных насосов и полупогружных канализационных насосов. Решение задач подземной откачки или откачки из зумпфов высокоабразивных шламовых пульп, обеспечение взрывозащищенной безопасности, отсутствия утечек и отсутствия необходимости обслуживания уплотнения вала. Адаптирован для подземных водосборников, хвостохранилищ, отстойников угольного шлама, зумпфов углеобогатительных фабрик и других аналогичных условий.
1.Рудничное взрывозащищенное исполнение плюс сертификация MA, абсолютная безопасность в подземных выработках
Насос в сборе имеет сертификацию знака безопасности для рудничного оборудования Китая (MA) и сертификацию взрывонепроницаемого исполнения ExdI, соответствует стандарту GB 3836. Электродвигатель и корпус насоса выполнены в полном взрывонепроницаемом исполнении, что обеспечивает безопасную эксплуатацию в подземных выработках угольных шахт во взрывоопасных зонах по газу или угольной пыли (категория I), полностью исключая риск воспламенения от искрения или высокой температуры. Соответствие нормативным требованиям, отсутствие угроз безопасности.
Степень защиты электродвигателя IP55, адаптирован к влажным, запыленным условиям подземных выработок и условиям со скоплением воды. Надежная изоляция, высокая стойкость к выходу из строя.
2.Бессальниковая конструкция при погружении в жидкость, полное отсутствие утечек, отсутствие необходимости в промывке, нулевое техническое обслуживание
Ключевое преимущество: корпус насоса полностью погружен в пульпу, отсутствует традиционное уплотнение вала (сальниковое или механическое), что полностью устраняет характерные для горизонтальных насосов проблемы протечек через уплотнение вала, подсоса воздуха, необходимости в промывочной воде, разбавления пульпы и частой замены уплотнения.
Отсутствие необходимости в воде для уплотнения вала, отсутствие непроизводительного расхода чистой воды, отсутствие разбавления концентрации пульпы. Исключается расход чистой воды в подземных выработках и колебания концентрации пульпы, обеспечивается стабильность процессов обогащения и закладочных работ.
3.Сверхвысокая износостойкость, длительный срок службы, низкие затраты на эксплуатацию и техническое обслуживание
Все проточные части выполнены из высокохромистого сплава Cr26 или Cr28, твердость HRC 60–65. Устойчивость к интенсивному абразивному износу кварцем, железной рудой и угольной породой. Срок службы в 3–5 раз превышает срок службы насосов из обычного чугуна или углеродистой стали. Частота ежегодной замены быстроизнашивающихся деталей снижается более чем на 70 %.
Защитная втулка и рабочее колесо являются независимыми заменяемыми элементами. При износе заменяется только внутренняя футеровка без замены корпуса насоса, что значительно снижает затраты на расходные материалы и время простоя.
4.Широкие проточные каналы плюс перемешивающее рабочее колесо, устойчивость к засорению, высокая способность к откачке осадка
Полуоткрытое или открытое рабочее колесо с большими проходными каналами. Проточные каналы широкие, отсутствие засорения. Обеспечивается прохождение крупных частиц шлака или угольного шлама размером не более 12 мм. Отсутствие заклинивания насоса, отсутствие перебоев потока.
Возможна опциональная установка перемешивающего рабочего колеса в нижней части, которое непосредственно взмучивает отложения осадка и слежавшийся рудный шлам на дне зумпфа, разбивает их и обеспечивает откачку. Решается проблема неполной откачки донного осадка и засорения отложениями. Отсутствует необходимость в дополнительном перемешивающем оборудовании.
5.Вертикальная полупогружная конструкция, удобный монтаж, малая занимаемая площадь, адаптация к подземным условиям
Вертикальная установка, не занимает полезную площадь на поверхности, простой фундамент. Насос монтируется непосредственно на краю зумпфа или колодца, не требует сложного основания. Глубина погружения изготавливается под заказ (0,5–5 м), адаптируется к подземным водосборникам, глубоким приямкам и хвостохранилищам.
Выходной патрубок поворотный, компоновка трубопроводов гибкая. Возможна прямая замена устаревших полупогружных и горизонтальных насосов без переделки трубопроводов или фундамента. Сроки модернизации короткие, затраты низкие.
6.Стабильная работа, низкая вибрация, низкий уровень шума, длительный срок службы
Вертикальная консольная конструкция плюс усиленные подшипники, хорошая балансировка осевого усилия, плавный ход. Вибрация не более 2,5 мм/с, уровень шума не более 82 дБ. Срок службы подшипников не менее 8000 ч. Насос пригоден для круглосуточной непрерывной работы в подземных условиях и режимов с частыми пусками и остановками.
Отсутствие трения в уплотнении, отсутствие риска утечек, низкая частота отказов. Коэффициент непрерывной работы не менее 98 %. Обеспечивается непрерывность горнодобывающего производства в подземных выработках.
7.Высокая энергоэффективность, широкая адаптация к условиям эксплуатации, высокое соотношение цены и качества
Оптимизированная гидравлика для двухфазного потока твердое тело — жидкость снижает соударение частиц и вихревые потоки. Коэффициент полезного действия на 5–10 % выше по сравнению с обычными полупогружными насосами. Низкая мощность на валу, экономия затрат на электроэнергию при длительной эксплуатации.
Адаптирован для: откачки воды из подземных водосборников, откачки из хвостохранилищ и зумпфов концентрата, угольного шлама углеобогатительных фабрик, золошлаковых смесей электростанций, металлургических шламовых пульп, очистки русел рек. Для слабоагрессивных сред возможна опциональная установка резиновой футеровки, удовлетворяющей требованиям множества сценариев.
Отсутствие обслуживания уплотнения вала, длительный срок службы по износу, умеренная стоимость насоса в сборе. Полная стоимость жизненного цикла на 30–40 % ниже по сравнению с двухкорпусными взрывозащищенными насосами. Является предпочтительным выбором с высоким соотношением цены и качества для подземной откачки шламовых пульп из зумпфов.
Основные области применения
Подземные выработки угольных шахт: откачка из водосборников, зумпфов угольного шлама и отстойников, расположенных во взрывоопасных зонах по газу или угольной пыли.
Обогатительные фабрики: транспортировка рудной пульпы из хвостохранилищ, зумпфов концентрата и сгустителей.
Углеобогатительные фабрики: откачка угольного шлама или тяжелосредной суспензии из зумпфов угольного шлама и зумпфов тяжелосредной сепарации.
Металлургия и электроэнергетика: транспортировка из золошлаковых бассейнов и зумпфов шламовых пульп.
