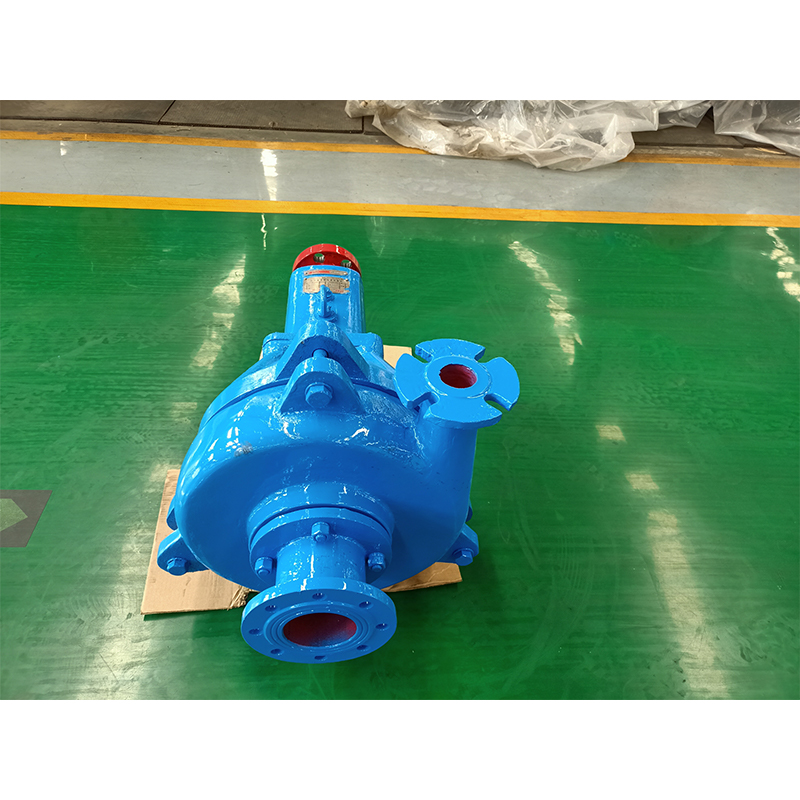

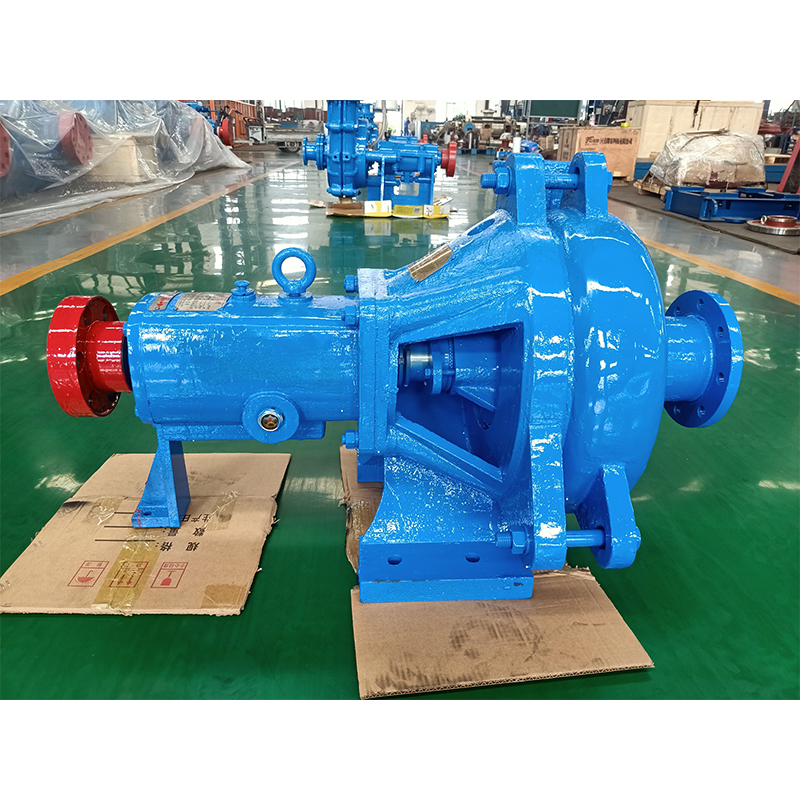

Насосы серии KVR представляют собой вертикальные одноступенчатые односторонне всасывающие насосы, специально разработанные для перекачки сред с крупными частицами, длинными волокнами, высокой вязкостью и склонных к запутыванию. Они позволяют решить основные проблемы обычных насосов, такие как «запутывание, засорение и заклинивание», и относятся к категории погружных безаварийных насосов. Насосы широко используются в сложных условиях слива сточных вод, шлама, фекалий, целлюлозной массы, химических отходов и т. д.
1.Основное назначение
Насосы серии KVR относятся к категории погружных самопрочищающихся канализационных насосов. В отличие от обычных погружных канализационных насосов и погружных шламовых насосов, они отличаются такими особенностями, как самопрочищаемость, защита от запутывания, большой проходной сечение и погружная установка, и подходят для перекачки сред, содержащих длинные волокна (волосы, лоскуты ткани, целлюлозу), крупных частиц (песка, камней, грязевых комков), высоковязких и склонных к запутыванию сред. Это специализированный беззасорительный погружной насос для коммунальных сточных вод, промышленных стоков, отходов животноводства, целлюлозно-бумажной промышленности и других отраслей.
2.Основные конструктивные особенности
Вертикальная погружная компоновка: двигатель расположен вверху (над уровнем жидкости), корпус насоса погружен в жидкость, глубина погружения 0,5–3 м (стандарт), максимальная глубина по заказу — 5 м; Консольная конструкция с коротким валом, без промежуточного подшипника и длинного вала, с низким уровнем вибрации и высокой стабильностью
Незасоряющееся рабочее колесо: одноканальное / двухканальное, полуоткрытое рабочее колесо с широким проходом (основная конструкция), ширина прохода ≥80 мм, отсутствие мертвых зон лопастей, пропускает частицы максимальным диаметром ≤100 мм и длинные волокна ≤300 мм, полностью исключая запутывание, заклинивание и засорение
Конструкция, предотвращающая запутывание: на задней стороне рабочего колеса имеются режущие / разрывающие лопасти и кольцо, предотвращающее запутывание, которые могут разрезать длинные волокна и измельчать посторонние предметы, предотвращая запутывание волокон вокруг вала и уплотнения; на входе корпуса насоса имеются направляющий конус и решетка, предотвращающая забивание, которые обеспечивают плавный вход среды и уменьшают накопление отложений
Система уплотнения вала: сборное механическое уплотнение + вспомогательное рабочее колесо + промывка уплотнения — тройная защита; отсутствие риска износа подводного уплотнения; верхнее уплотнение предотвращает утечки и обратный поток среды; длительный срок службы уплотнения, отсутствие необходимости в частом техническом обслуживании
Материалы корпуса и проточных частей: корпус из чугуна с шаровидным графитом / литой стали, проточные части (рабочее колесо, корпус насоса) в стандартной комплектации из износостойкого сплава / высокохромистого чугуна, по выбору из нержавеющей стали (304/316), устойчивы к коррозии сточных вод и истиранию частицами, подходят для кислотно-щелочных, масляных и твердодисперсных сред
Способы монтажа: на стационарных опорах / с фланцевым соединением, устанавливается непосредственно у бассейнов, резервуаров, ям и колодцев, не требует насосной станции и фундамента, поднимается целиком, не требует заливки насоса, готов к работе сразу после запуска; для ремонта поднимается целиком, не требуя демонтажа трубопроводов
Привод и подшипники: вертикальный специализированный двигатель (IP54/IP55), упрочненные подшипники, высокая нагрузочная способность, низкий уровень шума, поддержка круглосуточной работы
3.Типичный диапазон параметров
Производительность: 10~1500 м³/ч
Напор: 5~60 м
Среда: сточные воды, шлам, фекалии, целлюлоза, химические отходы, смеси, содержащие волокна / частицы / примеси
Концентрация твердых частиц: ≤40% (по массе), диаметр частиц ≤100 мм, длина волокон ≤300 мм
Температура среды: ≤80 °C (стандартная), ≤120 °C (высокотемпературная, по заказу)
Глубина погружения: 0,5–3 м (стандартная), 0–5 м (по заказу)
Частота вращения: 1450 об/мин (основная, низкая частота вращения для предотвращения запутывания и снижения износа), 2900 об/мин (малый расход, высокий напор)
1.По-настоящему не забивается и не запутывается, полностью решая проблему заклинивания насоса (главное преимущество)
Крыльчатка с одним или двумя каналами большого диаметра + режущие лопасти, отсутствие мертвых зон и узких зазоров в каналах, пропускает крупные частицы размером до 100 мм и длинные волокна длиной до 300 мм (полоски ткани, волосы, целлюлоза, пластик), не запутывается, не забивается, не заклинивает, решая типичную для обычных насосов проблему «засора при каждом запуске и частых остановок для прочистки»
2.Большой проход + высокая проходимость, подходит для чрезвычайно сложных сред
Может не только перекачивать чистую и сточную воду, но и стабильно транспортировать высоковязкий ил, фекалии, целлюлозу, нефтесодержащие сточные воды, химические отходы, смеси с крупными включениями; не требует предварительной обработки и фильтрации, перекачивает напрямую, что значительно упрощает предшествующие технологические процессы
3.Простая конструкция, быстрая установка и ремонт, низкие затраты на обслуживание
Короткий вылет, отсутствие промежуточных подшипников и длинного вала, легкий вес всего агрегата; монтаж осуществляется целиком, без демонтажа трубопроводов, установка занимает не более 1 дня; при ремонте агрегат поднимается целиком над уровнем жидкости, замена рабочего колеса и уплотнения занимает всего 30–60 минут, количество ежегодных обслуживаний ≤ 2 раз, затраты на обслуживание на 50% ниже, чем у обычных насосов
4.Износостойкость и коррозионная стойкость, приспособленность к тяжелым условиям эксплуатации во многих отраслях
Рабочие детали в стандартной комплектации изготовлены из износостойкого сплава, по выбору возможна нержавеющая сталь 304/316; устойчивость к коррозии сточных вод, к истиранию частицами, к воздействию кислот и щелочей, к воздействию масел; подходит для коммунального хозяйства, целлюлозно-бумажной промышленности, животноводства, химической промышленности, металлургии, пищевой промышленности и многих других отраслей; срок службы рабочих деталей в 2–3 раза превышает срок службы обычных чугунных насосов
5.Плавная работа, низкий уровень шума, низкое энергопотребление
Конструкция с низкой частотой вращения (1450 об/мин) снижает износ рабочего колеса, уменьшает вибрацию и шум; гидродинамически оптимизированный канал обеспечивает эффективность на 3–5 % выше, чем у обычных насосов без засоров, что снижает затраты на электроэнергию при длительной эксплуатации
6.Универсальность и полный ассортимент моделей, подходящие для различных условий установки
Модельный ряд охватывает диапазон от малых до сверхбольших расходов, глубина погружения в жидкость может быть настроена индивидуально, два варианта монтажа: на опоре или с фланцем; подходит для сточных резервуаров, водосборных колодцев, септиков, резервуаров для целлюлозной массы, резервуаров для химических отходов, резервуаров для отходов животноводства и т. д.; гибкость установки и высокая адаптивность
Коммунальное хозяйство: слив сточных вод из городских резервуаров, ливневых насосных станций, водосборных колодцев, септиков и отстойников
Бумажная промышленность: транспортировка целлюлозы, отходов целлюлозы и сточных вод, содержащих волокна
Животноводство: откачка навоза, биогазовых жидкостей и сточных вод из животноводческих хозяйств
Химическая промышленность: транспортировка химических отходов и шламов, содержащих твердые частицы, волокна, кислоты и щелочи
Пищевая промышленность: транспортировка соевого жмыха, винного дрожжевого осадка, пищевых отходов, содержащих волокна
Металлургия / Горнодобывающая промышленность: слив промышленных сточных вод, содержащих шлам, шлак и примеси, а также сточных вод из хвостохранилищ
