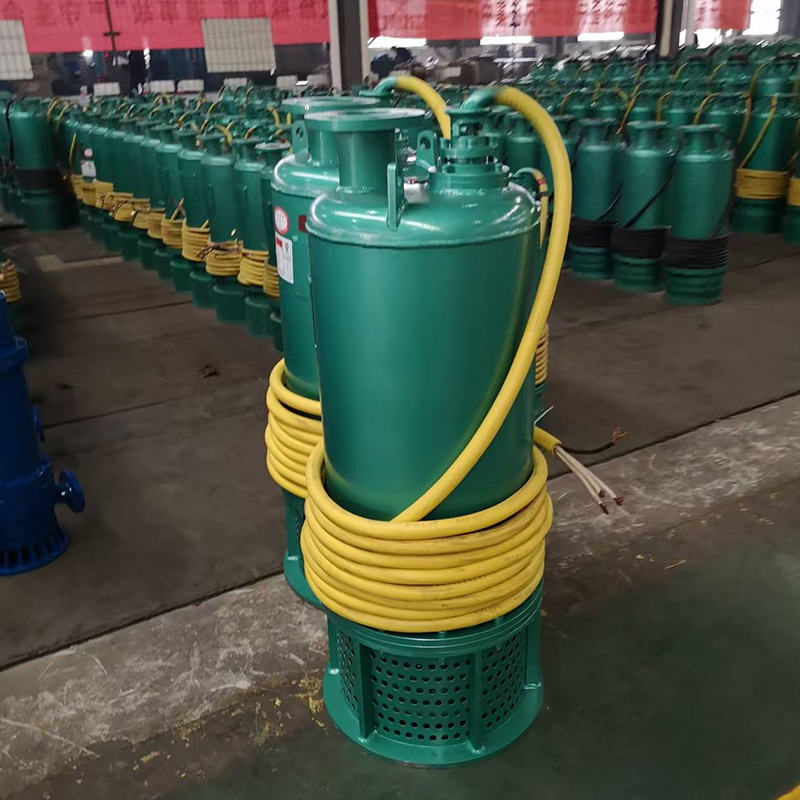

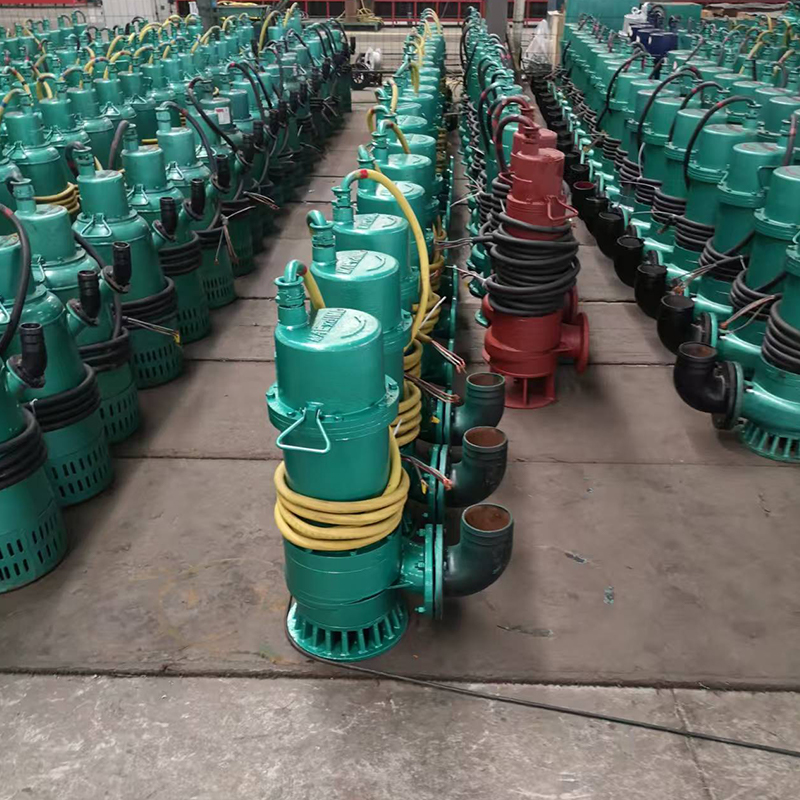

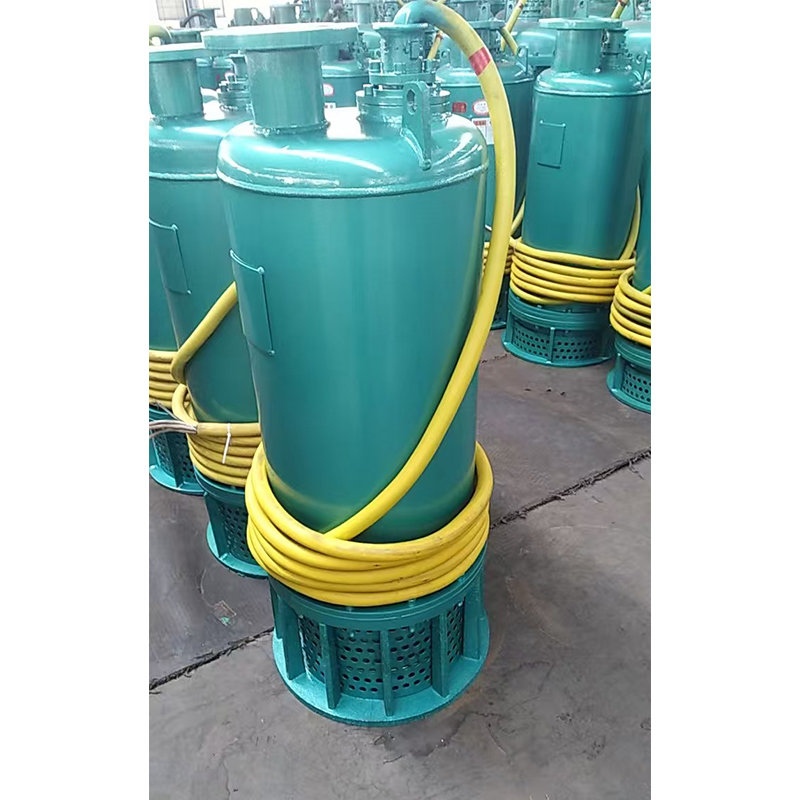

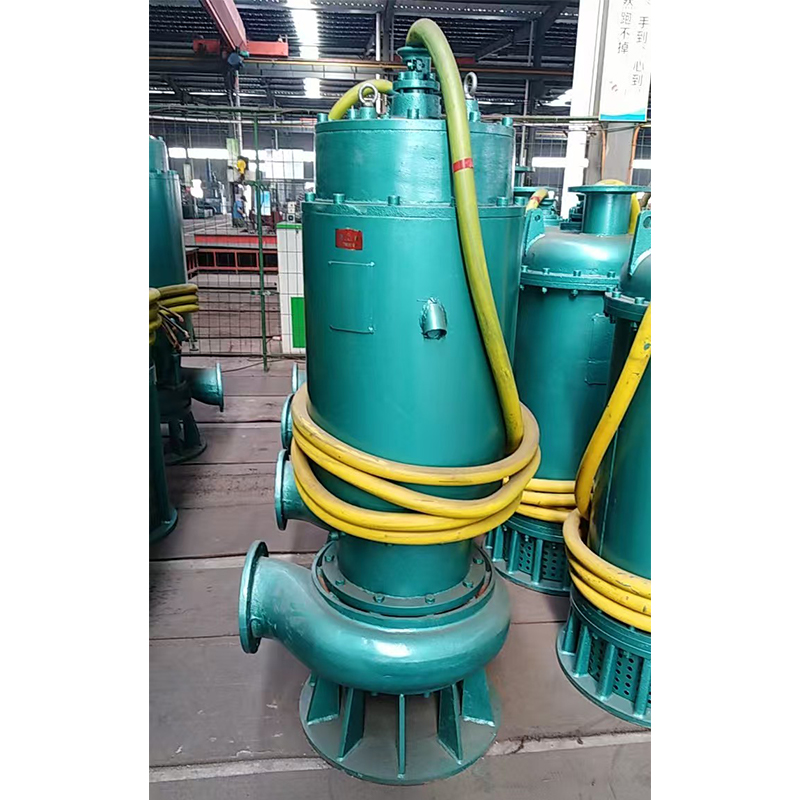

Серия BQ представляет собой погружные насосы для скважин / погружные электронасосы для скважин (полное название — погружные электронасосы серии BQ), относящиеся к вертикальным, многоступенчатым, погружным, заполняемым водой центробежным насосам. Их основная особенность заключается в том, что двигатель и корпус насоса представляют собой единое целое, а весь агрегат погружается под воду для работы. Они специально разработаны для подъема воды из глубоких скважин, откачки грунтовых вод, орошения сельскохозяйственных угодий, дренажа промышленных и горнодобывающих предприятий, а также для муниципального водоснабжения. Основные преимущества: большой расход, высокий напор, стабильная подача воды из глубоких скважин и под водой.
1.Основное назначение
Модель BQ представляет собой водонаполняемый погружной насос для скважин, отличающийся от обычных погружных насосов для сточных вод. Он предназначен специально для перекачки чистой воды и подземных вод с небольшим содержанием песка. Агрегат полностью погружается в скважину или под воду, не требует насосной станции и заправки водой, а также обеспечивает автоматический всасывающий механизм. Данная модель удовлетворяет основные потребности в заборе воды из глубоких скважин, при отсутствии места для наземной установки, при перекачке на большие расстояния и при подаче воды на большую высоту, являясь основной моделью для забора подземных вод в сельских районах, на промышленных и горнодобывающих предприятиях, а также в коммунальном хозяйстве.
2.Основные конструктивные особенности (погружная + многоступенчатая + с водяным заполнением + коаксиальная конструкция)
(1) Погружение всего агрегата, коаксиальная конструкция (основная особенность)
Корпус насоса и двигатель соединены коаксиально: рабочее колесо установлено непосредственно на валу двигателя, без муфты и потерь при передаче, с коротким осевым размером и компактной конструкцией, что позволяет помещать насос непосредственно в глубокие скважины с диаметром ≥ внешнего диаметра насоса (диаметр скважины DN100~DN400).
Двигатель с водяным охлаждением: внутреннее пространство двигателя заполнено чистой водой (или трансформаторным маслом), что обеспечивает быстрое отведение тепла, надежную изоляцию и устойчивость к давлению воды; стабильная работа сохраняется при погружении на глубину 10–500 м; обмотка статора выполнена из водостойкого изоляционного провода, степень защиты IP68 исключает риск утечки тока.
Последовательное соединение многоступенчатых рабочих колес: поскольку напор одной ступени ограничен, используется 3–20 ступеней центробежных рабочих колес для постепенного повышения давления, что позволяет обеспечить высокий напор (до 500 м) и подходит для глубоких скважин и транспортировки воды на большие расстояния.
(2) Проточная и уплотнительная системы (основа водонепроницаемости и износостойкости)
Проточные детали: корпус насоса / рабочее колесо / Насосные колеса в стандартной комплектации изготовлены из серого чугуна HT200; для глубоких скважин с высоким содержанием песка можно выбрать чугун с шаровидным графитом или нержавеющую сталь 304, которые устойчивы к износу от песка и коррозии, имеют гладкие проходные каналы и высокий гидравлический КПД.
Тройное водонепроницаемое уплотнение: механическое уплотнение (карбид кремния / графит) + каркасный масляный уплотнитель + обратно-уплотнительное кольцо, многослойная защита от проникновения воды, предотвращающая попадание скважинной воды в двигатель, срок службы уплотнения ≥ 2 года, не требует частого обслуживания.
Защита от песка / обратного потока: на входе установлена сетка (для фильтрации песка и мусора), на выходе установлен обратный клапан, предотвращающий обратный поток при остановке и повреждение рабочего колеса в результате обратного вращения.
(3) Система опоры и защиты
Подшипники: на верхнем и нижнем концах используются износостойкие керамические / графитовые подшипники, смазываемые водой, не требующие долива масла, приспособленные для длительной работы под водой, с низким уровнем вибрации и шума.
Защитные устройства: в стандартной комплектации предусмотрена защита от перегрева, защита от отсутствия воды, защита от утечки тока, защита от перегрузки; при перегреве двигателя, отсутствии воды или утечке тока происходит автоматическое отключение питания, что предотвращает выгорание.
3.Типичный диапазон параметров
Расход: 5~500 м³/ч (покрывает как бытовые нужды с малым расходом, так и ирригацию / промышленные и горнодобывающие предприятия с большим расходом)
Напор: 20–500 м (многоступенчатое повышение давления, подходит для глубоких скважин глубиной 20–500 м)
Среда: чистая вода, грунтовые воды, вода с небольшим содержанием песка (содержание песка ≤0,5%), температура 0–40 °C, pH 6,5–8,5
Глубина погружения: 10–300 м (стандартная), максимальная глубина до 500 м
Мощность: 1,1–250 кВт
Диаметр: DN50–DN200 (подходит для скважинных труб / водопроводных труб)
Частота вращения: 2850 об/мин (2-полюсный), 1450 об/мин (4-полюсный)
КПД: 70%–82% (многоступенчатая гидравлическая оптимизация, высокая эффективность подъема воды)
4.Значение обозначений модели (на примере BQ100-50/5-22)
BQ: погружной насос для скважин с водяным охлаждением
100: номинальный расход (м³/ч)
50: номинальный напор (м)
5: количество ступеней рабочего колеса (5 ступеней)
22: мощность двигателя (кВт)
1.Не требует насосной станции, занимает нулевую площадь, не требует места для установки (главное преимущество)
Вся установка погружается под воду, полностью не занимая места на поверхности или в помещении, не требует строительства насосной станции и прокладки сложных всасывающих трубопроводов, ее можно сразу опустить в колодец. Особенно подходит для сельских районов без насосных станций, горных местностей со сложным рельефом, небольших участков в городах и временных водозаборов, снижая затраты на установку более чем на 70%.
2.Автоматический всасывающий механизм, не требует заливки воды, вода поступает сразу после запуска
Погружной насос погружен в воду и обладает собственными условиями для всасывания, что полностью решает проблемы самовсасывающих и горизонтальных насосов, такие как «сложность заливки воды, утечка воздуха и невозможность всасывания воды». Вода поступает сразу после запуска, риск холостого хода отсутствует, что подходит для систем водоснабжения с автоматическим запуском и остановкой без участия персонала.
3.Высокая напорная высота, специально для глубоких скважин, высокая производительность
Многоступенчатая конструкция рабочих колес, установленная последовательно, обеспечивает напорную высоту до 500 м на одну помпу, что позволяет легко откачивать грунтовые воды с глубины 20–500 м. Это решает проблему обычных насосов, связанную с «недостаточной высотой всасывания и невозможностью откачки воды из глубоких скважин», и подходит для глубоких скважин, транспортировки воды на большие расстояния в горных районах и повышения давления в системах водоснабжения высотных зданий.
4.Стабильная работа, крайне низкий уровень шума, длительный срок службы
Работа под водой полностью изолирует шум под водой, на поверхности шума практически нет, что подходит для жилых районов, больниц, школ и других чувствительных зон.
Подшипники с водяной смазкой + водяное охлаждение обеспечивают низкую температуру двигателя и малый износ, срок непрерывной работы ≥ 5 лет, цикл капитального ремонта ≥ 3 года, что значительно превосходит наземные насосы.
Тройное уплотнение + водонепроницаемая защита, крайне низкий уровень отказов, годовые затраты на техническое обслуживание составляют всего 1/5 от затрат на наземные насосы.
5.Высокая эффективность, энергосбережение, низкие затраты на водоподъем
Коаксиальная прямая передача + многоступенчатые оптимизированные каналы, эффективность на 10–15 % выше, чем у обычных самовсасывающих насосов; при одинаковом расходе и напоре экономия электроэнергии составляет 15–20 %, что значительно снижает затраты на электроэнергию при длительной эксплуатации.
Отсутствие потерь на всасывание и утечек воздуха в трубопроводах, фактическая эффективность водоподъема близка к теоретической, подходит для круглосуточного непрерывного водоподъема, крупномасштабного орошения и водоснабжения.
6.Простота установки и обслуживания, высокая адаптивность
Установка: достаточно просто опустить насос в скважину, подключить выпускной трубопровод и кабель; установка выполняется одним человеком за 1 час, не требуется выравнивание по уровню и сложный фундамент.
Техническое обслуживание: в случае неисправности насос просто поднимают для ремонта, демонтаж трубопроводов не требуется, замена уплотнений и рабочего колеса осуществляется быстро; фильтр легко снимается и моется, предотвращая засорение и попадание песка.
Широкая сфера применения: может использоваться для водозабора из глубоких скважин, орошения сельскохозяйственных угодий, дренажа промышленных и горнодобывающих предприятий, муниципального водоснабжения, ликвидации последствий засухи, проектов по обеспечению питьевой водой в горных районах; подходит для сложных рельефов, таких как равнины, горные районы и пустыни.
7.Безопасность и надежность, исключение риска утечки тока
Степень защиты IP68 + изоляция с заливом водой + многоуровневая электрическая защита; при работе под водой отсутствуют утечки тока и риск возгорания; соответствует стандартам безопасности электробезопасности в сельской местности и на промышленных объектах; подходит для использования на открытом воздухе, в полевых условиях и в режиме автономной работы.
Сельское хозяйство: орошение сельскохозяйственных угодий, полив фруктовых садов / чайных плантаций, водоснабжение теплиц, экстренная подача воды в условиях засухи
Бытовое хозяйство: питьевая вода из глубоких скважин в сельской местности / горных районах, вторичное водоснабжение жилых комплексов, повышение давления воды из глубоких скважин в высотных зданиях
Промышленность: откачка подземных вод на промышленных и горнодобывающих предприятиях, забор воды для циркуляционного охлаждения, дренаж на горнодобывающих предприятиях, временное водоснабжение строительных площадок
Коммунальное хозяйство: резервные источники водоснабжения городов, насосные станции для борьбы с засухой, орошение зеленых насаждений, забор чистой воды для очистных сооружений
