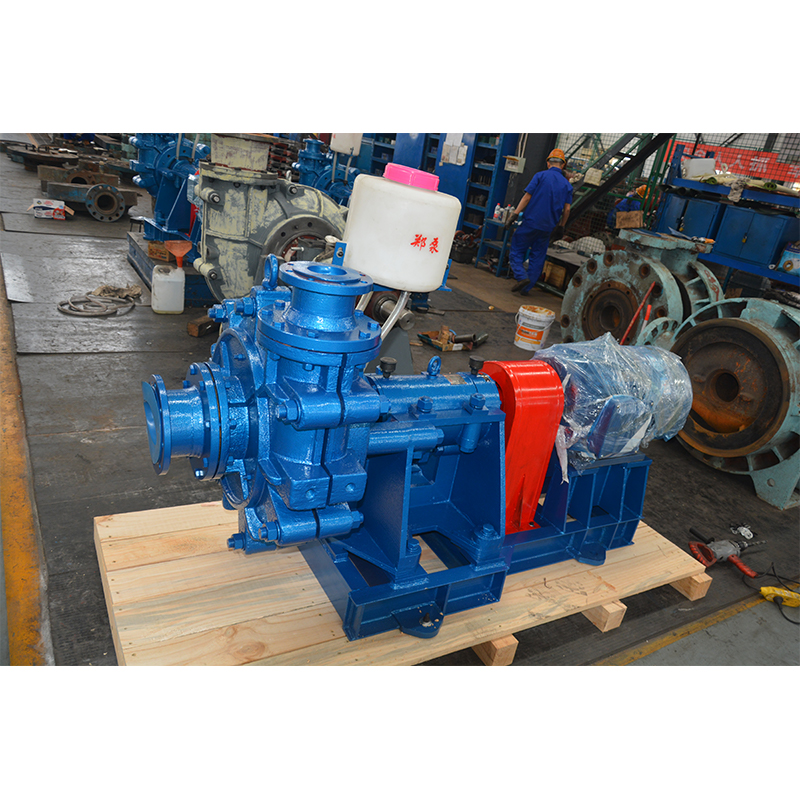

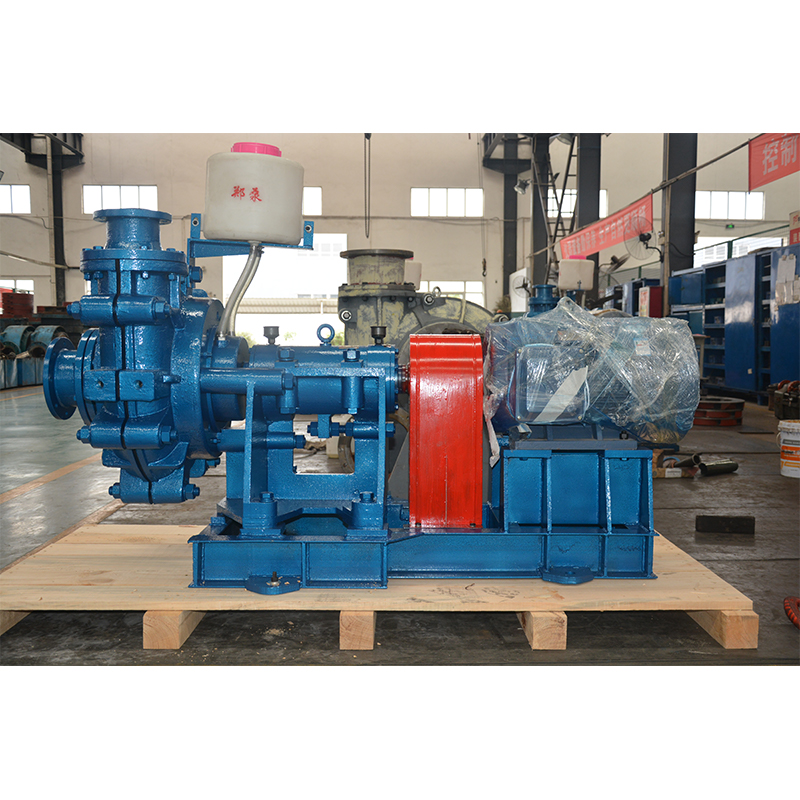

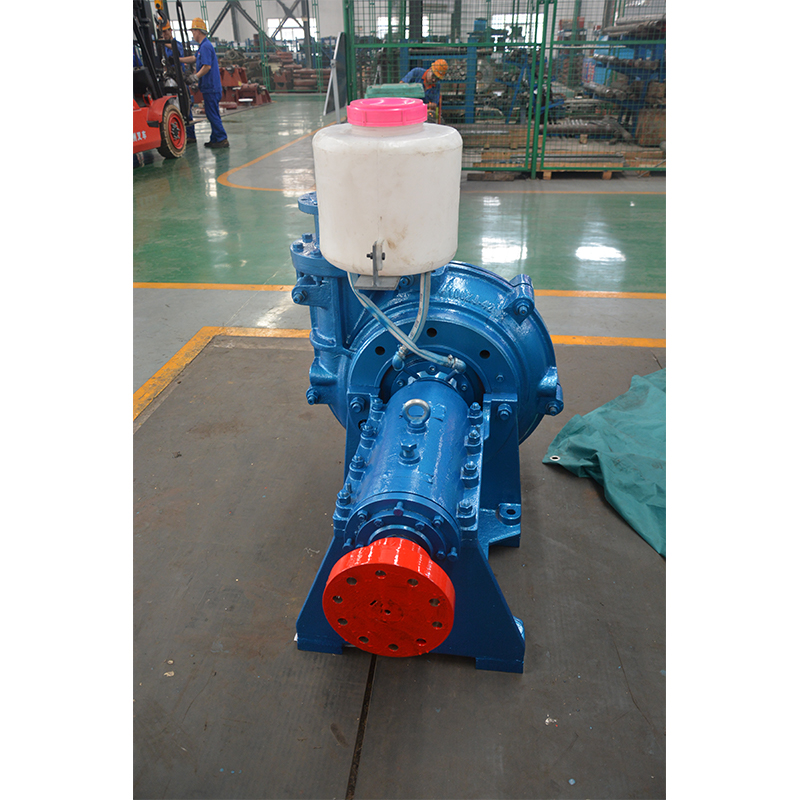

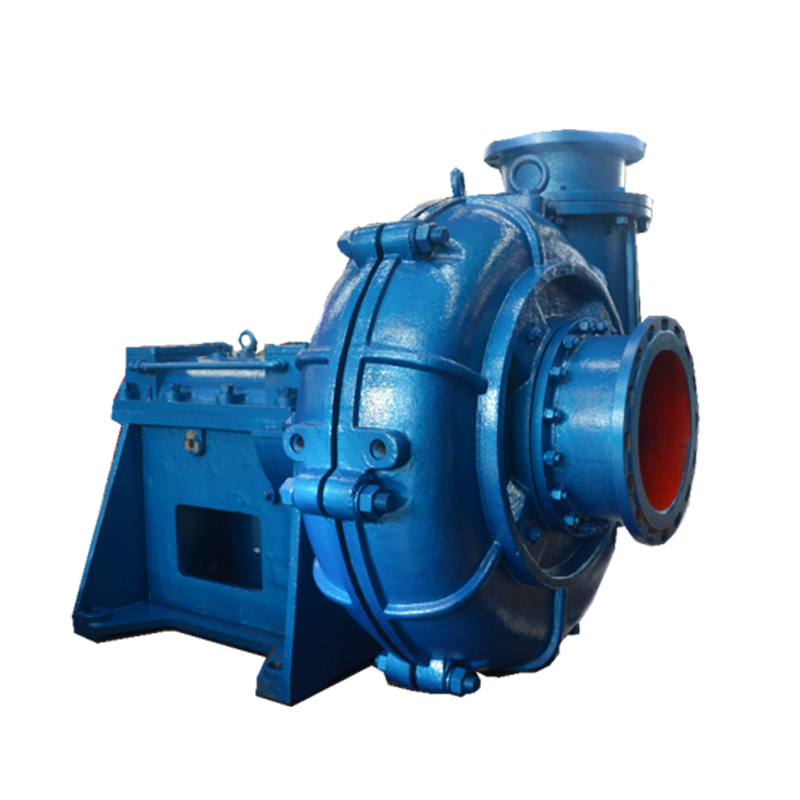

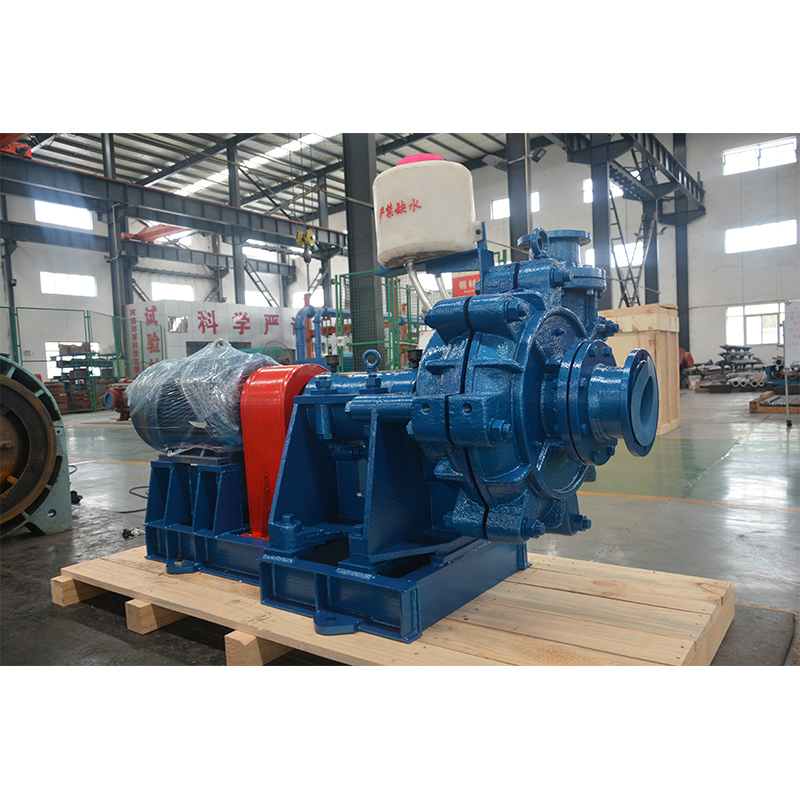

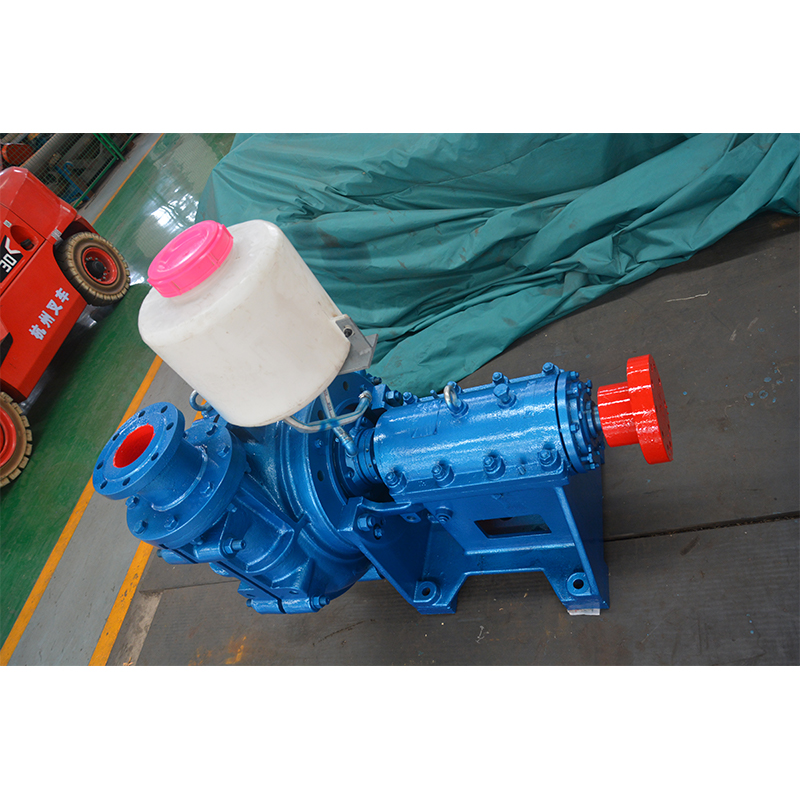

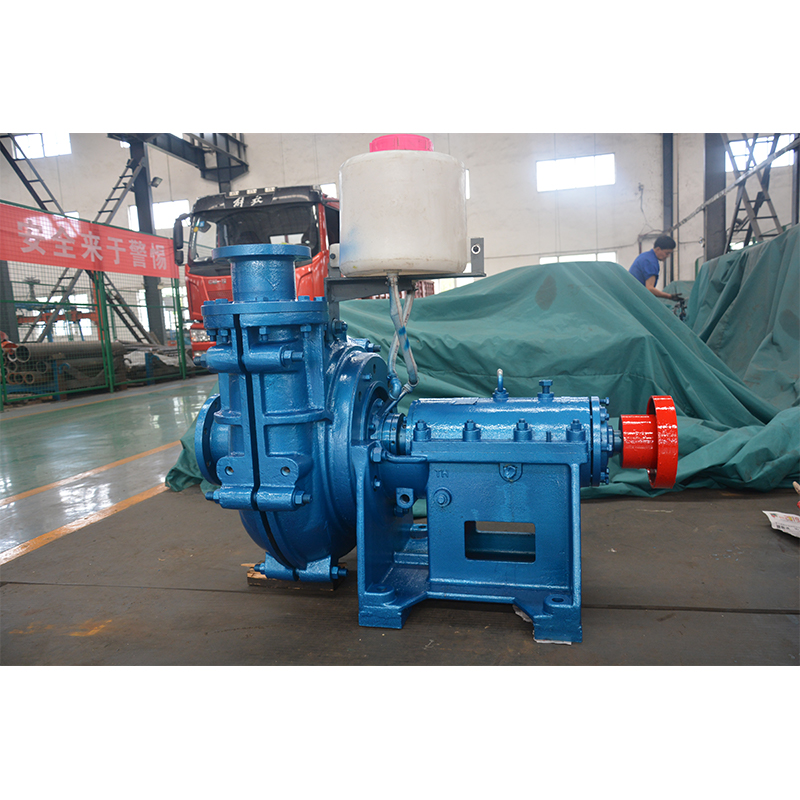

Шахтный взрывозащищенный шламовый насос типа ZG: ключевое оборудование для безопасной транспортировки в подземных выработках. Шахтный взрывозащищенный шламовый насос типа ZG представляет собой горизонтальный одноступенчатый центробежный шламовый насос с односторонним всасыванием.
Шахтный взрывозащищенный шламовый насос типа ZG: ключевое оборудование для безопасной транспортировки в подземных выработках
Шахтный взрывозащищенный шламовый насос типа ZG представляет собой горизонтальный одноступенчатый центробежный шламовый насос с односторонним всасыванием. Насос специально разработан для применения в подземных выработках шахт во взрывоопасной среде по газу или угольной пыли, на открытых горных разработках, в металлургии, на углеобогатительных фабриках и в других аналогичных условиях. Ключевое позиционирование насоса: взрывозащищенная безопасность плюс высокая износостойкость плюс высокая надежность. Насос обеспечивает эффективное перекачивание высококонцентрированных высокоабразивных рудных пульп, хвостов, угольного шлама, золошлаковых смесей и других твердожидкостных смесей. Является ключевым оборудованием для обеспечения безопасности при выполнении таких технологических операций, как подземный водоотлив, обогащение полезных ископаемых и закладочные работы.
Основное позиционирование: адаптирован для применения в подземных выработках во взрывоопасной среде по газу или угольной пыли, соответствует требованиям рудничной безопасности для допуска к эксплуатации.
Диапазон рабочих характеристик: диаметр выходного патрубка 4–20 дюймов (приблизительно 100–500 мм). Подача 36–4320 м³/ч. Напор 7–120 м. Частота вращения 200–1400 об/мин. Температура среды не более 120 °C. Максимальная концентрация перекачиваемой пульпы: рудная пульпа 60 %, зольная пульпа 45 % (по массе). Диаметр проходимых твердых частиц не более 10 мм.
Конструктивное исполнение:
Одинарный корпус насоса (однокорпусное исполнение) плюс хомутовое соединение, проточные каналы широкие, высокая устойчивость к засорению.
Проточные части (рабочее колесо, защитная втулка, защитная плита) выполнены из высокохромистого износостойкого сплава (Cr26–Cr28, твердость HRC 60–65). Утолщенный корпус насоса повышает стойкость к абразивному износу. Срок службы в 3–5 раз превышает срок службы насосов из обычного чугуна.
Напорная часть и опорный кронштейн соединены болтами. Выходной патрубок может поворачиваться в 8 направлениях с интервалом 45°, что позволяет адаптироваться к схеме трубопроводной обвязки на месте.
Опорный кронштейн оснащен усиленным подшипниковым узлом плюс двойной системой охлаждения подшипников. В месте установки подшипников предусмотрено устройство измерения температуры, обеспечивающее длительный срок эксплуатации.
1.Взрывозащита вида «искробезопасность», соответствие требованиям и допуск к эксплуатации
Искробезопасность и взрывозащита, соответствие нормативным требованиям для допуска к эксплуатацииЭлектродвигатель и насос в сборе сертифицированы на соответствие знаку безопасности для рудничного оборудования (MA) и соответствуют серии стандартов взрывозащиты GB 3836. Маркировка взрывозащиты охватывает взрывоопасные среды в подземных выработках, что принципиально исключает риск воспламенения.Конструкция взрывонепроницаемой оболочки способна выдерживать внутреннее давление взрыва и охлаждать выбрасываемые продукты, предотвращая воспламенение наружного газа или угольной пыли. Оптимизированные класс изоляции и зазоры обеспечивают адаптацию к влажным и запыленным условиям подземных выработок.
2.Сверхвысокая износостойкость, снижение затрат на эксплуатацию и техническое обслуживание
Все проточные части выполнены из высокохромистого износостойкого сплава, твердость HRC 60–65. Устойчивы к интенсивному абразивному износу частицами кварца и руды. В одинаковых условиях эксплуатации скорость износа снижается более чем на 80 %. Защитная втулка и защитная плита являются независимыми заменяемыми элементами. При износе заменяется только внутренняя футеровка без демонтажа корпуса насоса, что значительно сокращает время простоя и расходы на расходные материалы.
3.Устойчивость к засорению и стабильность, адаптация к подземным условиям эксплуатации
Конструкция рабочего колеса с широкими проточными каналами обеспечивает прохождение твердых частиц размером до 10 мм без засорения, предотвращает заклинивание насоса пульпой и перебои потока.
Одноступенчатая консольная конструкция с односторонним всасыванием обеспечивает малое осевое усилие и плавный ход (вибрация не более 2,8 мм/с, уровень шума не более 85 дБ). Срок службы подшипников не менее 8000 ч. Насос адаптирован к подземным условиям с частыми пусками и остановками и значительными колебаниями концентрации пульпы.
4.Надежное уплотнение, предотвращение утечек и загрязнения
В качестве уплотнения вала возможна опциональная установка комбинированного уплотнения: вспомогательное рабочее колесо плюс сальниковое уплотнение. Вспомогательное рабочее колесо создает обратное противодавление, снижает износ сальниковой набивки и устраняет необходимость в промывочной воде для уплотнения вала. Исключается разбавление пульпы и непроизводительный расход чистой воды.
Возможна также комплектация картриджным механическим уплотнением для подземных технологических операций, требующих полного отсутствия утечек и высокой чистоты.
5.Удобное техническое обслуживание, обеспечение непрерывности производства
Опорный кронштейн оснащен регулировочными болтами, позволяющими регулировать зазор между рабочим колесом и передней защитной плитой в процессе эксплуатации для постоянного поддержания высокой эффективности без демонтажа корпуса насоса.
Возможна быстрая замена рабочего колеса, защитной плиты и уплотнения без демонтажа трубопроводов и электродвигателя. Количество быстроизнашивающихся деталей невелико. Время простоя сокращается более чем на 60 %.
6.Широкая адаптация к условиям эксплуатации, выдающееся соотношение цены и качества
Адаптирован для множества сценариев: подземный водоотлив, перекачивание концентратов и хвостов обогатительных фабрик, угольного шлама углеобогатительных фабрик, удаление золы и шлака на электростанциях, перекачивание металлургических шламовых пульп. Возможна многоступенчатая последовательная установка для повышения напора и обеспечения транспортировки на дальние расстояния.
Стоимость насоса в сборе на 30–40 % ниже стоимости высококлассных двухкорпусных насосов. Длительный срок службы по износу. Полная стоимость жизненного цикла более выгодна. Является выбором с высоким соотношением цены и качества для подземных горнодобывающих предприятий.
Основные области применения
Подземные выработки шахт: транспортировка пульпы в среде с присутствием газа или угольной пыли, подземный водоотлив, закладочные работы с использованием хвостов.
Углеобогащение: транспортировка грубых и тонких угольных пульп, транспортировка тяжелосредных суспензий.
Металлургия и электроэнергетика: транспортировка шламовых пульп на металлургических заводах, транспортировка золошлаковых смесей на электростанциях.
Дноуглубительные работы: очистка русел рек, откачка песчано-гравийных смесей.
